在SolidWorks中，转动惯量是描述物体在旋转运动中对抗角加速度的能力，通常通过质量特性或运动仿真模块来计算和显示。然而，有时候在SolidWorks中计算得到的转动惯量值，和手工公式计算的结果并不一致，导致用户在工程分析中遇到困扰。本文将详细探讨SolidWorks转动惯量如何输入以及SolidWorks转动惯量与公式计算不一样的问题，帮助您正确理解和操作。
一、SolidWorks转动惯量如何输入
在实际工程分析中，我们有时需要将已知的转动惯量直接输入到SolidWorks中进行仿真和动力学分析，特别是在多部件装配或已有物理测试数据时。以下是详细的输入步骤和方法。
1.如何在SolidWorks中输入转动惯量
在SolidWorks中，转动惯量的输入主要在以下模块中完成：
1.1装配体中的转动惯量输入
在做运动仿真时，需要为特定零部件输入转动惯量。
操作步骤：
打开SolidWorks，进入装配体文件。
在特性管理器中，右键点击目标部件，选择组件属性。
在弹出的属性窗口中，选择质量属性。
点击编辑质量特性，手动输入转动惯量（通常以kg·m²为单位）。
选择旋转轴，输入对应的转动惯量值（Ix、Iy、Iz）。
点击确定完成输入。
1.2刚体运动中的转动惯量设置
在动力学仿真中，如果物体作为刚体进行运动分析，直接输入惯量可以提升计算精度。
操作步骤：
在运动仿真模块中，添加一个刚体。
点击物体属性，进入刚体参数编辑。
选择质量和转动惯量设置，手动输入惯量值（Ix、Iy、Iz）。
根据分析需求，调整坐标系基准（通常为重心或特定旋转轴）。
保存后进行仿真分析。
2.输入转动惯量时的注意事项
单位一致性：SolidWorks中转动惯量通常采用kg·m²单位，输入时需确保单位一致。
旋转轴匹配：由于SolidWorks支持多坐标系，输入转动惯量时，务必匹配旋转轴与计算值一致。
材质与密度校准：如果软件自动计算的质量属性和手动输入存在差异，需检查材质和密度设置是否正确。
校验正确性：输入后，利用质量特性分析再次检查是否成功应用。
二、SolidWorks转动惯量与公式计算不一样的原因
在工程实践中，很多用户发现SolidWorks计算的转动惯量和手工公式计算值不一致，这可能由以下几个原因引起：
1.坐标系选择不同
问题描述：
手工计算时通常以重心为旋转中心，而SolidWorks可能默认以模型原点或局部坐标系为基准。
解决方法：
在质量特性窗口，手动更改坐标系为重心坐标系，重新计算。
使用参考坐标系代替默认坐标系，使计算结果与手工计算一致。
2.质量属性设置错误
问题描述：
SolidWorks中的材料密度或质量设置错误，导致转动惯量计算结果偏差较大。
解决方法：
检查材料密度是否符合实际数据，尤其在自定义材料库中。
在质量特性窗口重新校准密度，更新计算。
对比模型质量和计算质量是否一致，如有差异则重新设置材料属性。
3.转动惯量参考点不同
问题描述：
转动惯量值与质量中心或原点有关，不同参考点会产生差异。
公式校准：
通过平行轴定理校正转动惯量：

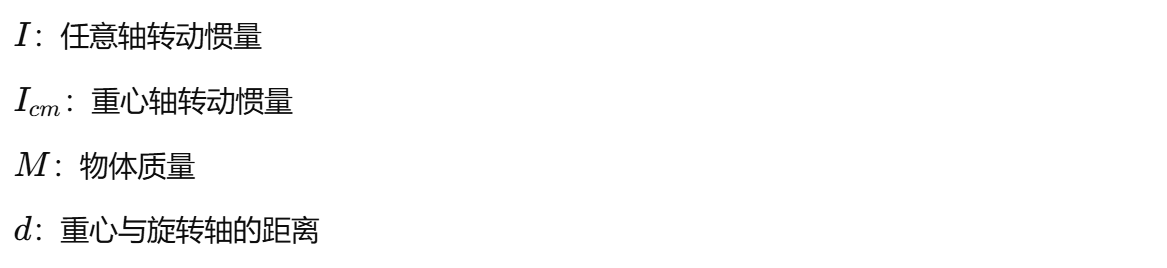

其中：
操作方法：
在SolidWorks中，先查看重心位置，再根据平行轴定理进行校正计算。
更新转动惯量公式，加入偏移量校正。
4.形状复杂或非均质材料
问题描述：
SolidWorks自动计算转动惯量时，对复杂形状或非均质材料采用数值方法，而手工计算往往使用理想模型公式。
解决方法：
采用有限元分析（FEA）进行转动惯量精确计算，避免理想化假设。
使用简化模型验证计算精度，如将复杂形状分解为多个简单形体求和。
5.细节忽略或简化
问题描述：
SolidWorks中自动计算时，有时忽略细小特征或薄壁零件，导致惯量减小。
解决方法：
增加模型精度设置，确保计算时包含全部细节。
使用特征识别工具检查是否存在被忽略的小部件或薄片。
三、如何验证转动惯量的正确性
为了确保输入或计算的转动惯量准确无误，可以进行以下验证：
1.理论公式对比

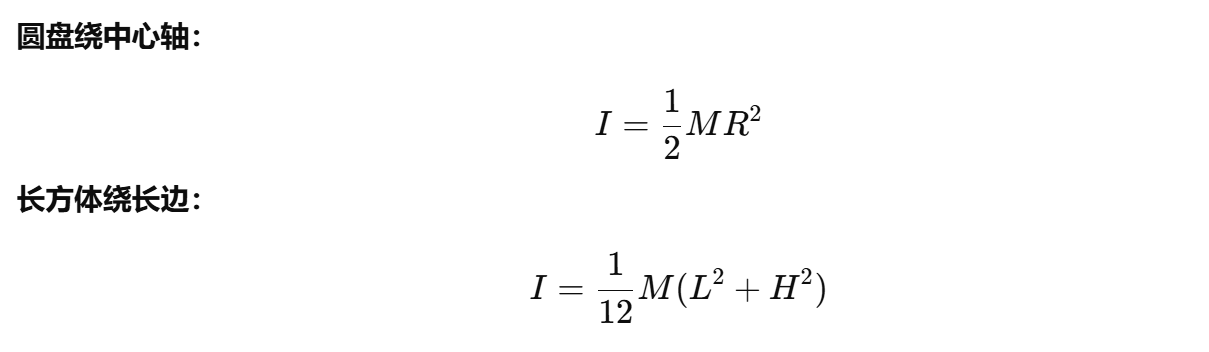

手工计算常见几何体的转动惯量，如圆盘、长方体，对比SolidWorks计算值。
2.实物测试验证
使用物理实验测量实际旋转惯性，与SolidWorks仿真结果进行比对。
3.使用专业插件
使用SolidWorks插件，如Simulation或Motion Analysis，计算高精度转动惯量，避免手动计算误差。
四、总结
SolidWorks转动惯量如何输入SolidWorks转动惯量与公式计算不一样，通过正确输入转动惯量和校准质量属性，可以确保仿真计算的准确性。在遇到计算值与理论值不一致时，重点检查坐标系选择、质量属性设置、形状简化和惯性参考点。通过合理设置和验证，可以有效提升工程分析的可靠性和精确度。
