在利用SolidWorks进行建模时，草图线条是连续的，但有时候我们需要的不是一整条曲线，是满足图形几何关系等要求的连续线条的一部分，那么就需要我们把线条打断来获得。绘制草图仅仅能得到二维图形，要想得到实体需要我们将草图进行拉伸或者旋转操作。下面就为大家介绍Solidworks草图怎么打断线条，Solidworks草图怎么变成实体的具体操作。

一、Solidworks草图怎么打断线条

在SolidWorks中，【剪裁实体】和【分割实体】都可以实现将线条打断，但它们在效果和操作上都有些不同。【剪裁实体】方便快捷，但是只能将线条在交点处断开；【分割实体】的操作相对复杂一点，但是可以实现在线条任意位置断开。下面分别为大家介绍具体操作。

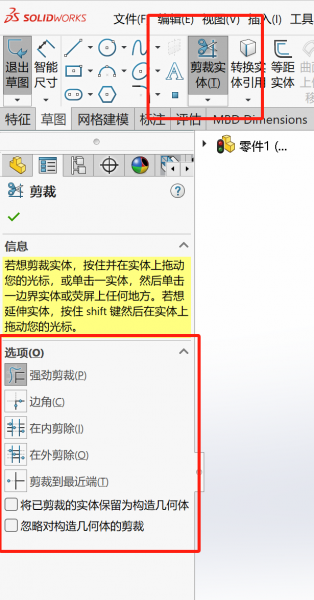

1、利用【剪裁实体】打断线条。在草图工具栏中找到【剪裁实体】，设计树栏中会出现剪裁的选项。有强劲剪裁、边角、在内剪除、在外剪除、剪裁到最近端等选项，可以根据打断线条的需求来选择。比较常用的是强劲剪裁，它的功能会比较强大一点，限制会比其他几个选项少，所以通常会选择使用强劲剪裁。

选中【强劲剪裁】后，鼠标左键划线切过线条。被划过的线条就会在距离最近的一个交点被剪裁打断。

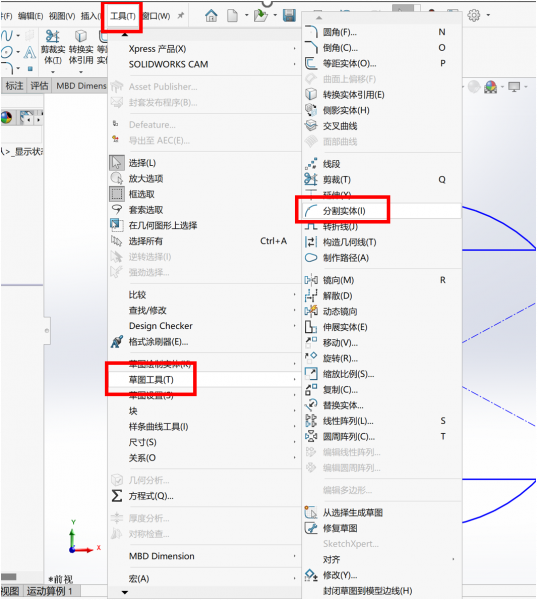

2、利用【切割实体】打断线条。在最上方工具栏中找到【草图工具】，选中【分割实体】功能。

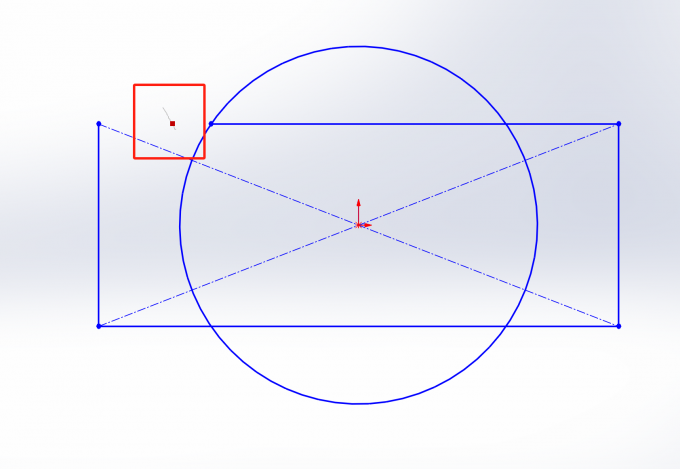

然后将鼠标放在需要的分割位置上，为线条设置节点，然后再使用【强劲剪裁】将需要截断的部分打断就可以了。我们会发现，利用分割实体将线条打断时，也需要用到剪裁实体。所以如果图形有我们需要的节点，那就直接使用强劲剪裁打断；如果没有需要的节点，那就先使用分割实体，设置好节点，再用强劲剪裁将线条打断。

二、Solidworks草图怎么变成实体

将草图变为实体的方法是将草图拉伸成凸台或者旋转成回转体，就能使草图由二维平面图变为三维实体。下面介绍具体的操作。

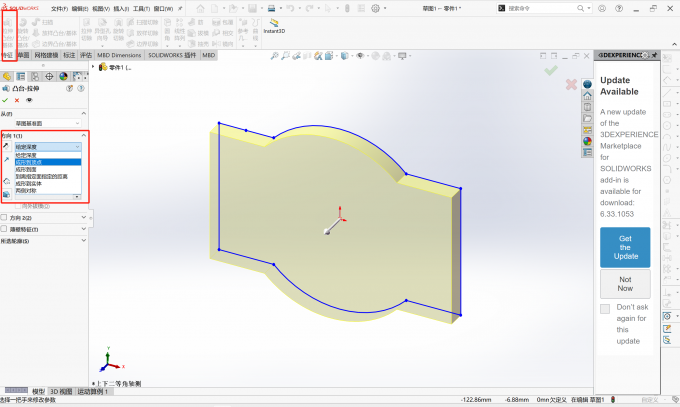

1、将草图进行拉伸。在【特征】中找到【拉伸凸台基体】，在下方对话框中设置参数，主要是设置拉伸的方式和长度。双箭头图样可以选择拉伸类型，如给定深度、成型到终点等。类似智能尺寸的图标可以设置拉伸的距离，输入数字就可以设置了。

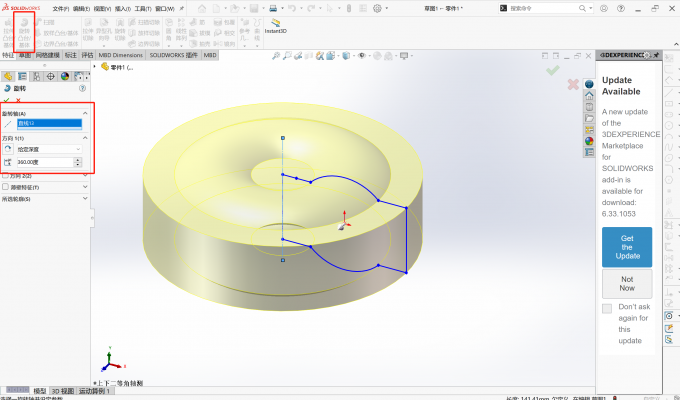

2、将草图进行旋转。在【特征】中找到【旋转凸台基体】，在对话框中设置参数，通常只需要设置对称轴即可，也可以按照需要改变旋转的角度。

以上就是Solidworks草图怎么打断线条，Solidworks草图怎么变成实体的相关内容。【剪裁实体】可以将线条打断，有时候还需要【分割实体】来帮助设置节点。【拉伸凸台基体】和【旋转凸台基体】都可以将草图变成实体，实现从二维到三维的转变。
