在SolidWorks中，我们可以利用丰富的命令绘制出各种各样的模型。跟学习新事物的一般规律一样，由易到难，复杂的模型也是以简单模型为基础开始的。甚至有时候，我们还需要将复杂模型简化，以方便进行有限元分析等操作。下面为大家介绍SolidWorks简单模型制作，SolidWorks如何进行模型简化的操作。

一、SolidWorks简单模型制作

简单模型一般只需要草图绘制加上基本的拉伸、切除、圆角、倒角等就可以完成，基本思路是绘制草图、生成特征。下面就来为大家讲讲简单模型制作的草图绘制和拉伸、切除、圆角、倒角操作。

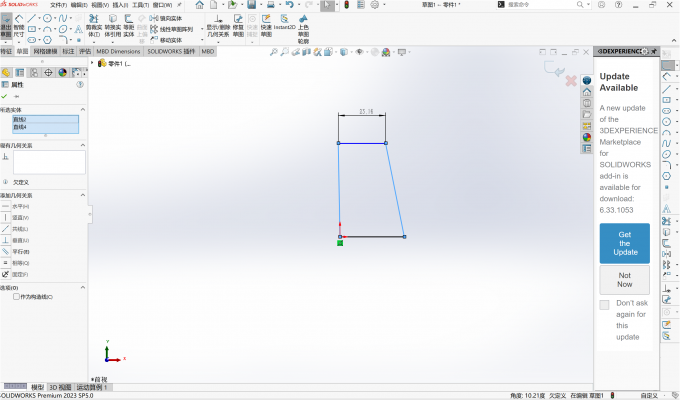

1、草图绘制。草图绘制是在某一基准面上绘制出想要的几何图形。草图绘制需要注意的是对几何图形进行完全的约束，如果图形未被完全定义，鼠标拖动关键点时就可能导致图形被改变。对图形进行约束时，常用的两个命令是【智能尺寸】以及【几何关系】。智能尺寸在草图工具栏上方，点击【智能尺寸】，再选中相应的线条，键入长度，就可以对图形尺寸进行约束了。

对图形进行几何关系约束的操作是：选中一条线，再按住【Ctrl】键选中另一条线，在左侧设计树栏中选中需要的几何关系，为两条线即可添加几何约束。

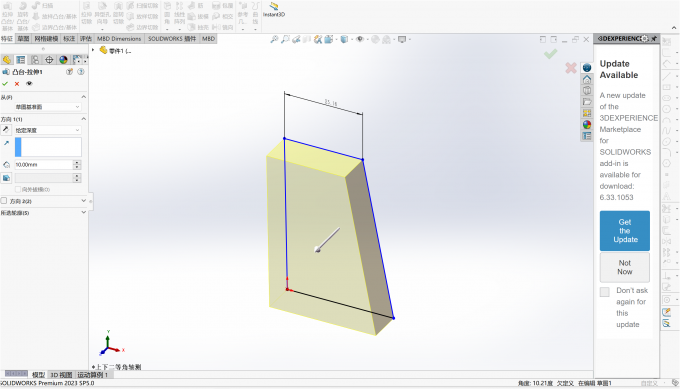

2、拉伸。进行拉伸操作，首先在最上方工具栏找到【特征】，选择【拉伸凸台/基体】。进入设置界面，双箭头标识旁的长框，下拉可以选择拉伸的类型，有给定深度、成型到面、两侧对称等选项。单击一下双箭头标识可以切换拉伸方向。类似智能尺寸的图标处需要输入的参数是拉伸的厚度。

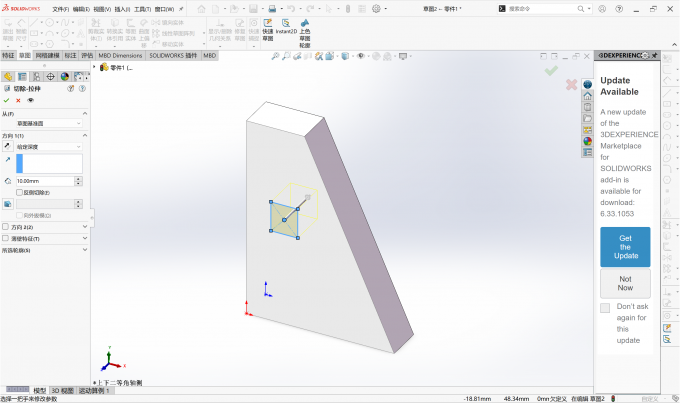

3、切除。切除操作也是在绘制好草图的基础上进行切除。首先在最上方工具栏找到【特征】，选择【切除拉伸】，参数、方向的设置与拉伸的设置相同，可类比。

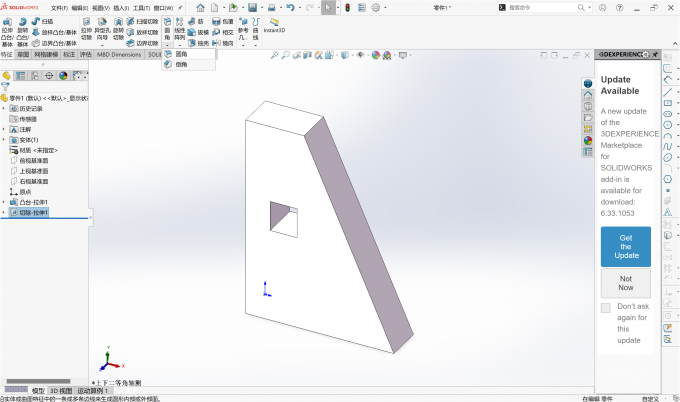

4、圆角。在最上方工具栏中找到【圆角】，下拉有圆角和倒角的选项，选择圆角。

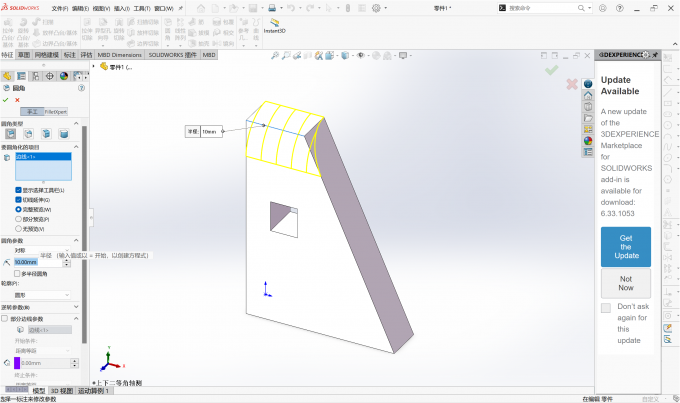

进入设置圆角界面后，选择要圆角化的边线，并键入圆角的半径，就可以完成边线的圆角化。

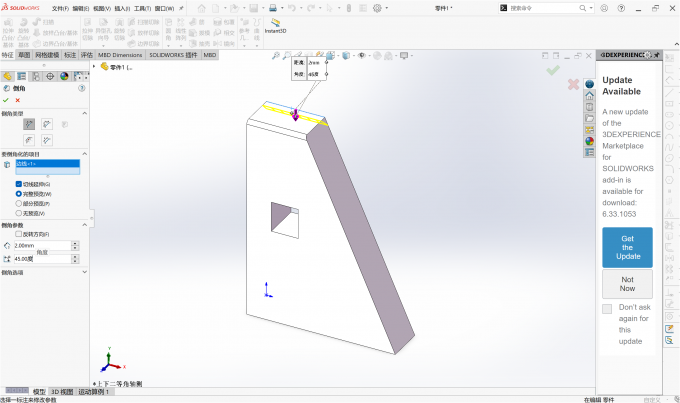

5、倒角。在【圆角】的下拉菜单中选择【倒角】。选择要倒角化的边线，然后进行参数设置，主要是设置倒角的距离和角度。

二、SolidWorks如何进行模型简化

在对模型进行分析时，有些特征它对我们进行分析影响不大。比如说在进行静力分析的时候，圆角倒角不影响我们进行分析，我们就希望把这些特征压缩掉，来提高分析的速度。这个时候我们就可以借助SolidWorks的简化功能。

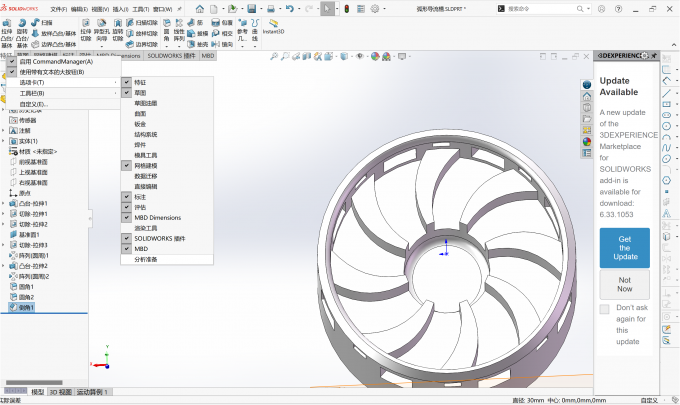

1、调出【分析准备】功能。右键【特征】选项，展开选项卡，选择【分析准备】。

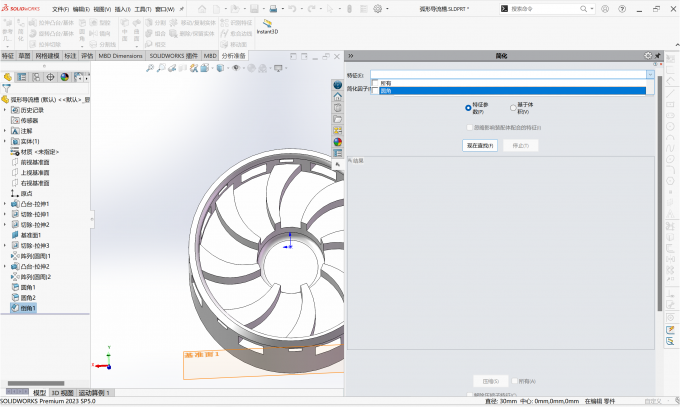

2、查找需要简化的特征。点击【分析准备】，选择【简化】，把右侧简化对话框展开。单击其中的【特征】框，会展开可以简化的特征，选中想要简化的特征，点击【现在查找】。

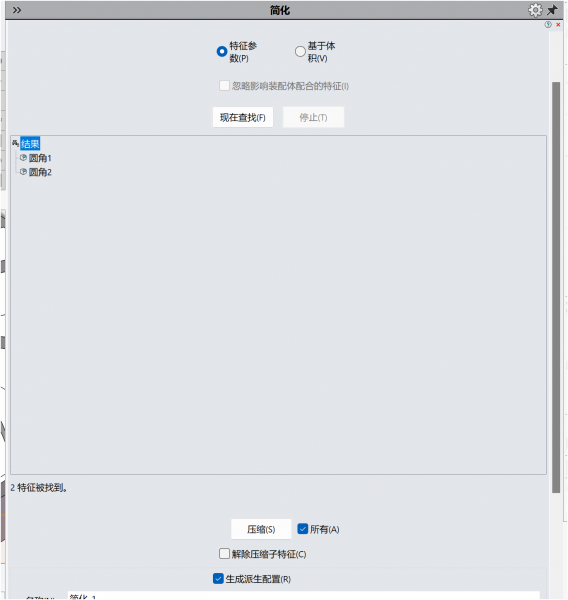

3、压缩。对话框的结果框会显示出我们查找出来的所有需要简化的特征，勾选【所有】，再点击【压缩】，就能将所有需要简化的特征压缩，完成模型简化。

以上就是SolidWorks简单模型制作，SolidWorks如何进行模型简化的相关内容。简单模型制作一般需要草图绘制、拉伸、切除、圆角、倒角就可以完成。利用分析准备中的简化功能，将特征进行压缩，可以完成模型的简化。
