在机械设计或产品开发的整个流程中，SolidWorks工程图的转换与视图配置，是沟通设计与制造的重要桥梁。工程图不仅是CAD设计的最终输出形式，更是产品装配、加工、检测的参考依据。因此，如何高效优化SolidWorks的工程图转换流程，以及如何精细调整视图投影设置，成为许多工程师日常工作中的关注重点。本文将围绕SolidWorks工程图转换如何优化，SolidWorks工程图转换视图投影设置展开，深入讲解操作技巧与设置策略，提升制图效率与图纸质量。
一、SolidWorks工程图转换如何优化
在SolidWorks中进行工程图转换，主要包括模型到图纸的转换、图纸格式设置、批量转换等操作。优化转换过程，关键在于提前设定好模板、清理模型冗余、合理管理视图和配置数据。
1.建立统一图纸模板
为了避免每次手动设置图纸大小、比例、标题栏内容，可以预先建立包含公司LOGO、表头信息、标准字体的`.drwdot`模板文件，存储常用的图纸版式。通过【文件】>【新建】选择模板，可以极大减少重复操作。
2.简化零件与装配体模型
若模型细节过多（如倒角、螺纹、草图辅助线），在转换为工程图时容易导致生成缓慢，甚至死机。建议在导出前使用【简化配置】，保留结构轮廓、去除非关键特征，提升转换效率。

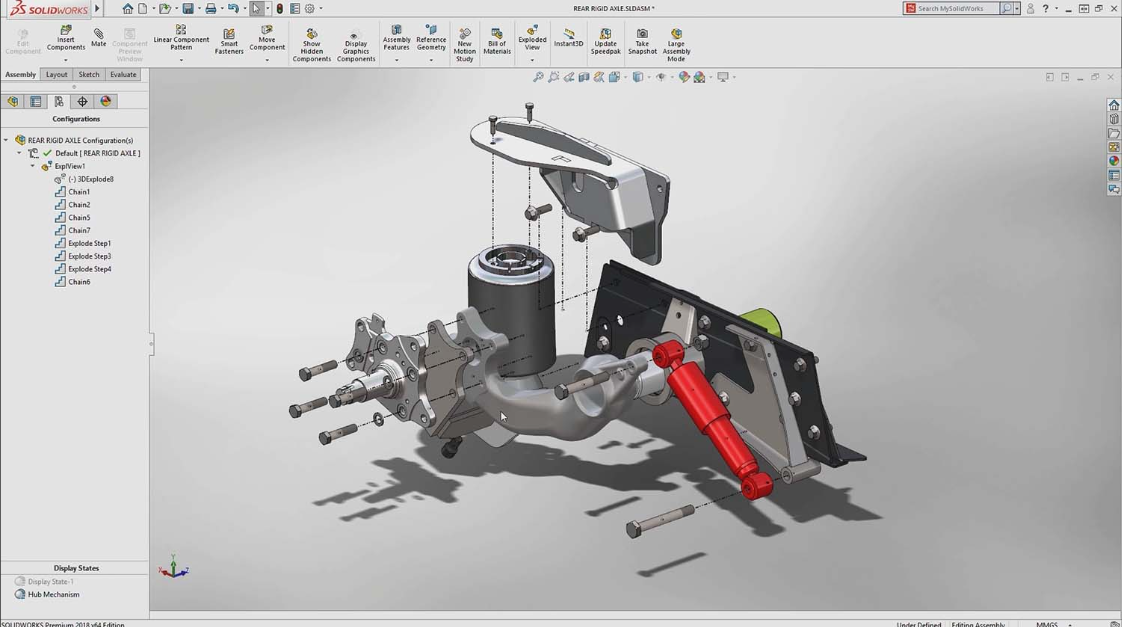

3.合理使用配置管理器
对有多个版本、变体的产品，可通过配置管理器创建不同视图对应的配置，减少多个模型文件之间切换，从而在工程图转换时快速切换不同零件版本。
4.批量导出为PDF、DWG等格式
利用【任务计划器】或【宏】功能，可以一次性将多个工程图导出为指定格式文件，并自动命名。这样不仅节省时间，也降低出错率，特别适合批量出图场景。
5.减少装配干扰项
在导出装配体工程图前，可通过【抑制】不影响关键结构的零件，或使用【轻化模式】加速工程图生成过程。特别是大型装配体，建议提前剔除紧固件、五金件等细节。
二、SolidWorks工程图转换视图投影设置
视图投影是工程图中表达三维模型形态的核心方式。合理设置投影方式、方向和显示模式，能够清晰、规范地传达设计意图，减少加工过程中的误解与错误。
1.选择合适的投影视图类型
SolidWorks支持多种工程图视图类型，包括主视图、投影视图、剖视图、局部视图、展开视图等。在转换模型时，应根据零件的几何形状选择主视图方向，常规为XY正向。
添加投影视图只需点击主视图，然后拖动鼠标即可自动生成上下左右的投影。必要时可在视图属性中选择“第一角法”或“第三角法”，符合公司或行业图纸标准。
2.利用剖视图和局部放大视图增强细节
对于内部结构复杂的零件，建议使用剖视图（Section View）来表现内腔、孔位关系。操作上只需在草图中绘制剖切线，然后插入剖视图即可。
局部放大视图（Detail View）适合对细节区域进行强调，例如倒角尺寸、孔位置精度等，提升图纸可读性与加工指导性。
3.设置视图显示风格
SolidWorks允许设置线框、阴影、隐藏线显示、多色线等风格。对于加工图纸建议使用“隐藏线可见”（Hidden Lines Visible）模式，标注清晰，不易误解。
若需要美观展示，可切换为“带边线的阴影显示”或“真实视图”，特别适用于展示性文档或装配手册。
4.控制视图比例与位置
工程图视图的比例设定直接影响图纸信息密度。SolidWorks默认使用自动比例，也可手动设定常见比例如1:1、2:1、1:2等。在【属性管理器】中调整比例，同时要避免图形重叠、信息遮挡等问题。
建议主视图与投影视图保持垂直或水平排列，有助于保持阅读连贯性，符合国标或ISO标准的投影规范。
三、工程图转换中的问题排查与性能优化技巧
在实践中，工程图转换过程中可能出现加载缓慢、视图卡顿、尺寸丢失、字体异常等问题，以下是常见应对方法：
1.工程图打开卡顿或保存慢
可进入【选项】>【性能】，勾选“仅加载当前视图”或“高速打开工程图”模式，减少资源占用。此外，将图纸中不必要的视图压缩或删除也能提升响应速度。
2.尺寸标注错乱或缺失
需检查模型是否存在未定义草图或失参特征，或者是否启用了“通过模型导入尺寸”功能。如果模型修改后视图不更新，可尝试【工具】>【更新图纸视图】强制刷新。
3.导出图纸图像质量差
在保存为PDF或图像时，进入【选项】>【导出】页面，调整DPI值至300以上，确保图纸清晰度。特别是用于印刷、审图或共享的图纸建议使用矢量格式（如PDF、SVG）。

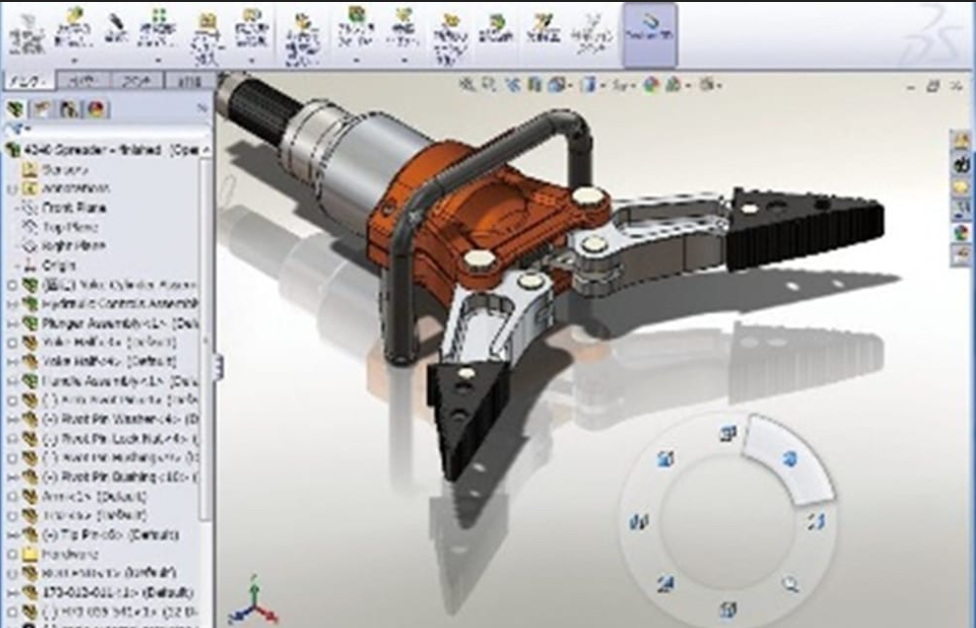

4.快捷键与鼠标操作提升效率
工程图中使用快捷键（如“Ctrl+Q”强制重建、空格呼出视图选择器）以及右键菜单的快速视图控制，能明显提升出图效率。
总结
通过本文的详细讲解，我们不仅了解了SolidWorks工程图转换如何优化的具体操作方法，如模板设置、简化模型、批量导出等，同时也掌握了SolidWorks工程图转换视图投影设置的原则与技巧。在设计制图流程中，合理配置视图、精细化控制转换过程，不仅能提升效率，还能保障图纸质量和沟通精度。对工程师而言，掌握这些操作，是实现高质量设计输出的重要一步。
