拉伸特征可以说是SolidWorks中最常用的一个特征了，因为要将二维草图变为三维实体，就需要通过拉伸特征将平面图形拉伸成立体图形。所以说，学会拉伸特征的创建和知道拉伸深度设置与草图轮廓绘制步骤是很重要的，是创建实体的基础。下面为大家介绍SolidWorks拉伸特征如何创建，SolidWorks拉伸深度设置与草图轮廓绘制步骤的相关内容。

一、SolidWorks拉伸特征如何创建

拉伸特征可以创建出多种形式凸台的，关键在于各种参数的设置。我们可以通过不同参数的设置和组合来实现不同的拉伸效果。下面为大家具体讲解一下相关内容。

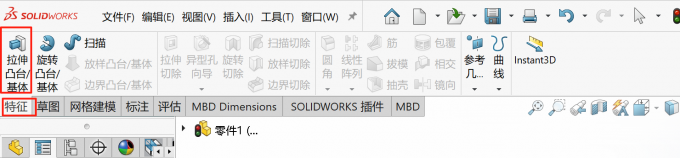

1、绘制完草图之后，在最上方的菜单栏中找到【特征】，选择【拉伸凸台基体】。

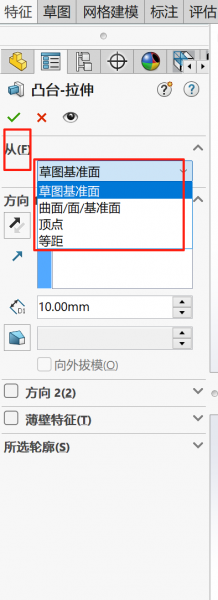

2、设置拉伸基准面。进入设置界面后，我们就可以设置各种参数了，下面进行详细的讲解。首先第一个参数是【从】，也就是选择拉伸的起始基准面。可以选择的选项有【草图基准面】，也就是我们绘制草图的这个基准面；【曲面/面/基准面】，是我们指定的其他平面。也就是说，选择这个选项的话，能够实现这个草图平面的草图在另一个指定平面进行拉伸；【顶点】，是从某条线的顶点开始进行拉伸；【等距】，是指从草图基准面开始，平行间隔指定距离的平面。

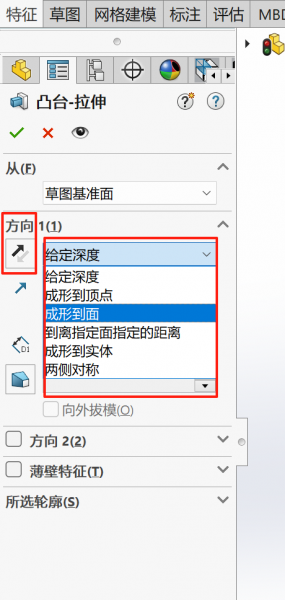

3、设置方向。设置完基准面之后，需要设置方向。首先我们可以看到一个方向相反的两个箭头图标，这是反向的标识，点击一下可以设置反方向。方向选项有【给定深度】、【成形到顶点】、【成形到面】、【到离指定面指定的距离】、【成形到实体】以及【两侧对称】。不同的方向形式有对应的设置深度的形式，这里先不做叙述，主要是让大家知道创建拉伸特征的整体步骤。在下文的拉伸深度设置部分再做详细的讲解。

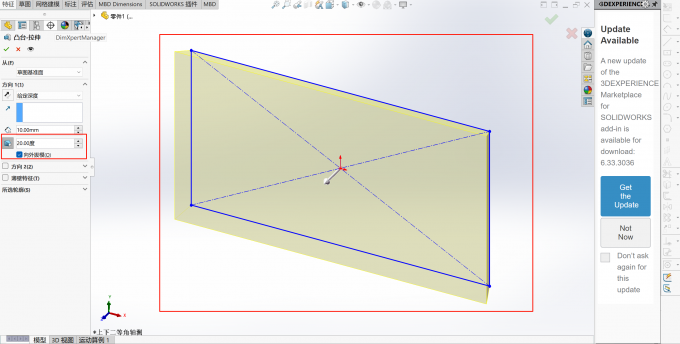

4、向外拔模。如果我们需要设置有锥度的凸台，那么就需要用到向外拔模。首先双击有锥度台体这个图标，然后后面的角度栏就会从灰色变成白色，代表可以输入锥度了。输入角度后，可以鼠标左键点击一下凸台进行预览，就会发现拉伸出来的台体会有斜度。

二、SolidWorks拉伸深度设置与草图轮廓绘制步骤

拉伸深度设置和草图轮廓绘制都是实现拉伸特征时很重要的步骤。不管建立什么模型，草图都可以说是我们建模的基础了，所以我们先讲讲草图轮廓绘制步骤，然后再进行拉伸深度设置的介绍。

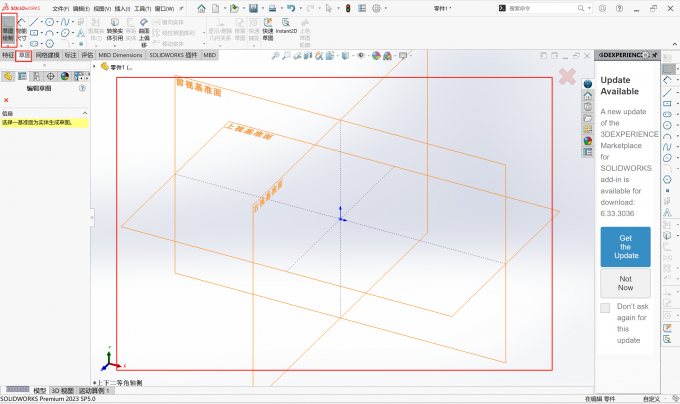

1、草图轮廓绘制步骤。草图绘制步骤大致分为选择草图平面、绘制草图形状以及进行尺寸和几何关系的约束。新建零件之后，在最上方工具栏中找到【草图】，选择【草图绘制】，界面就会显示前视、上视、右视这三个基准面，单击选中需要的基准面。

选中基准面之后，开始进行草图绘制。上方草图工具栏的所有工具都可以用来绘制草图，最常用的是直线和各种几何图形工具。例如矩形、圆等，这些几何工具下拉还有子工具，是不同类型的几何图形。比如矩形下方有中心矩形和边角矩形等等。

最后使用智能尺寸进行尺寸的约束，以及点击线条进行几何关系的约束。需要注意的是，用来进行拉伸特征的草图必须要闭合，不闭合的图形不能进行拉伸。

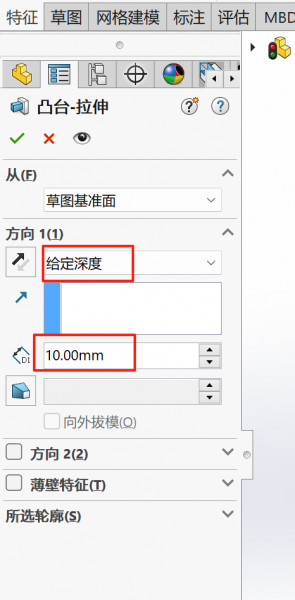

2、SolidWorks拉伸深度设置。上文我们提到了在方向选择时，选择不同的方向，会有不同的深度设置。首先是【给定深度】选项，它的拉伸深度是直接输入深度值。

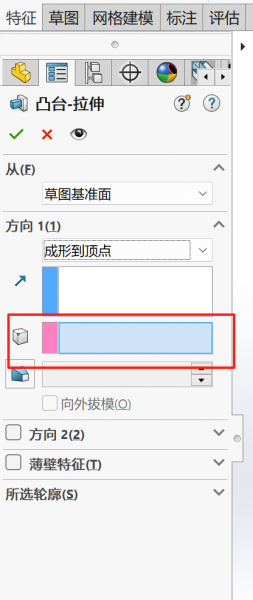

接下来是【成形到顶点】或【成形到面】选项，深度是和顶点以及面的距离有关的。所以设置深度的方法是，建立顶点或者平面，让它到草图平面的距离和需要的凸台深度一致，然后在下图的红框位置，选中顶点或平面即可。

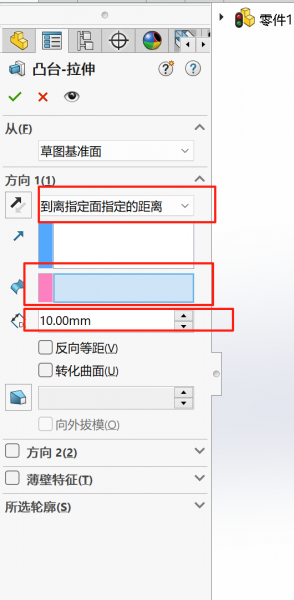

【到离指定面指定的距离】，适用于我们需要生成的拉伸特征超过某个平面一定距离的情况。首先我们需要在图9的第二个红框位置选择指定平面，然后在第三个红框位置输入深度值，就可以实现生成的拉伸特征是与平面成指定距离的。

接下来是【成形到实体】选项，跟【成形到顶点】/【成形到面】的操作是类似的，只不过选择的是实体而不是点或者面了。【两侧对称】的深度设置同【给定深度】，只不过成形的方式是从草图两侧同时拉伸，拉伸出来的凸台是相对于拉伸基准面对称的。

以上就是SolidWorks拉伸特征如何创建，SolidWorks拉伸深度设置与草图轮廓绘制步骤的相关内容。拉伸特征的创建关键在于参数的设置与组合方式，我们可以通过不同的拉伸基准面、方向选项以及深度设置的组合，实现不同的拉伸效果。草图轮廓绘制的步骤主要有选择草图基准面、绘制图形、尺寸及几何关系约束，一定要保证草图是闭合的才能用于拉伸。深度设置跟方向选项有关，不同的方向选项对应了不同的深度设置。
