电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在利用SolidWorks进行建模时，我们常常会需要利用一些特殊的点，像中点、端点、圆心点之类的。如果这些点能够自动捕捉的话，那么建模效率就可以大大提高。所以设置草图捕捉，利用它来定位这些点是很有必要的。草图绘制是建立模型的基础，掌握一些草图技巧可以帮助我们快速绘图，提高建模效率。下面为大家介绍一下SolidWorks草图捕捉怎么设置，SolidWorks草图绘制技巧的相关内容。

一、SolidWorks草图捕捉怎么设置

草图捕捉是指在绘制草图的时候，一些特殊点会自动高亮，可以帮助我们快速找到这些点。下面为大家介绍草图捕捉设置的两种方法。

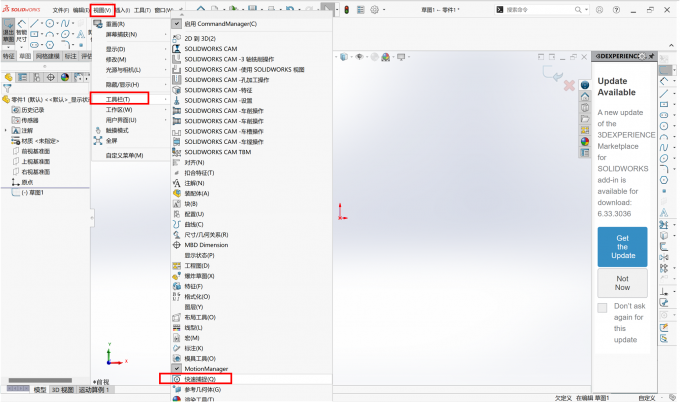

1、快速捕捉。找到界面最上边的【视图】工具栏，单击找到【工具栏】选项，再在展开选项中找到【快速捕捉】选项。选中之后系统就可以进行特殊点捕捉了，但是快速捕捉有一个缺点就是，每次选中，只能这次有效，画下一个线段的时候就失效了，无法进行捕捉。这个方法适用于单次的草图捕捉，多次使用的话就不适合了。

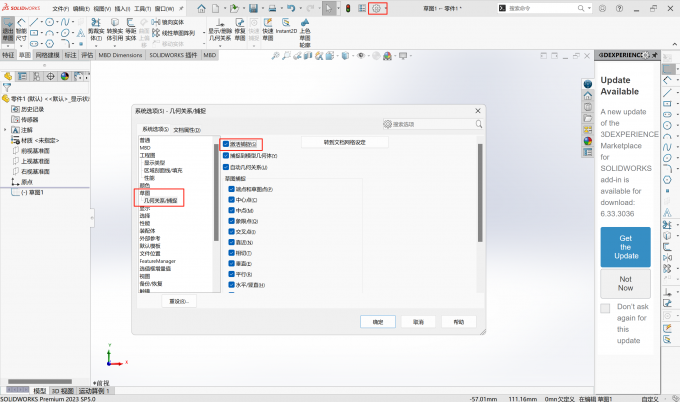

2、激活捕捉。找到界面最上方的【设置】，选中之后系统会出现一个选项对话框，找到【草图】里面的【几何关系/捕捉】。把【激活捕捉】勾选中，那么所有的子选项也会被自动全部勾选了，有中心点、交叉点等等。激活捕捉设置好之后，每次画图时草图捕捉功能都有效，不用再次进行设置，适合多次需要草图捕捉功能的场景。

二、SolidWorks草图绘制技巧

SolidWorks中有很多草图绘制技巧，可以提高我们绘制草图的效率，其中最常见、我们最熟悉不过的就是鼠标笔触和快捷键了。除此之外，今天我将为大家介绍三个其他的草图绘制小技巧。

1、单个线段。草图工具的直线工具，默认的是画连续线段，也就是说画完一个线段之后，下一个线段与上一个线段是连起来的。如果需要画一个单独的线段，那么就需要画完一条线段之后就需要通过【ESC】键或鼠标笔触退出直线工具，再点击直线工具绘制新的线段。这样会导致我们在绘图的时候不停的选中直线然后又退出直线，因此我们可以通过一直按住鼠标左键来解决。点击直线工具，拖动直线的时候一直按住鼠标左键，这样画出来的就是单个线段了。

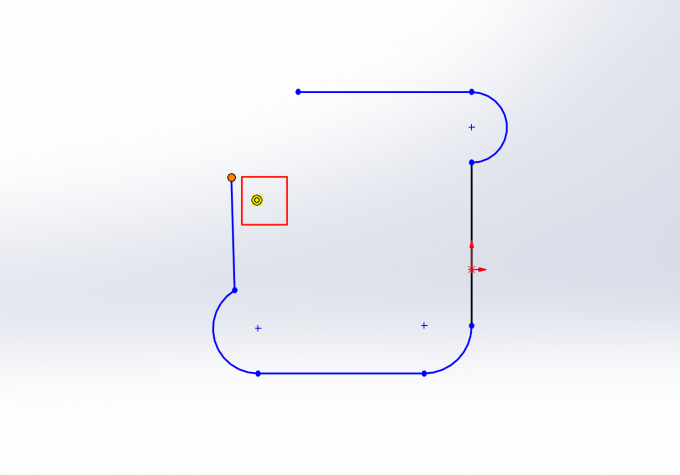

2、直线圆弧命令。在使用SolidWorks进行建模的时候，我们经常会遇见这样的结构，即一条直线和一个圆弧相切。我们可以直接使用直线命令，画出一条直线，接着拉出下一条线时，不点击鼠标，回到上一条线段的终点。这个时候上一条线段终点处会出现一个同心圆的标识，就证明这时候可以画圆弧了。这时候拖动鼠标，拉出来的就是一个圆弧了。用这个小技巧我们就不用直线工具和圆弧工具来回切换了，非常方便。

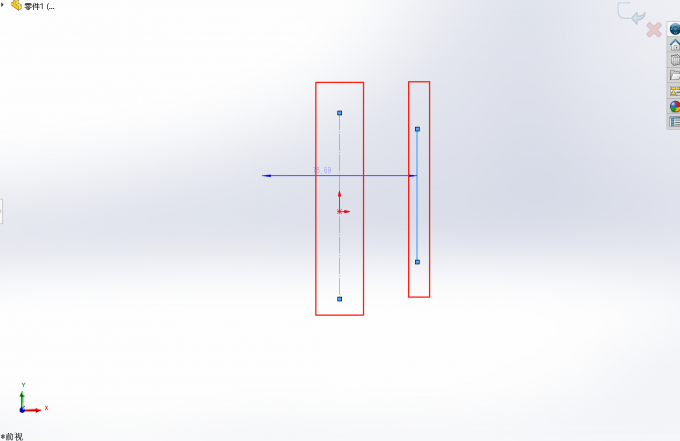

3、关于中心线的尺寸标注。大部分时候我们会依靠图纸进行建模，有些结构复杂的零件图纸会使用剖视图，它的尺寸标注是含有中心线的，只有尺寸线的一边有线段，另一边没有，而尺寸标注是对称的。也就是尺寸是这个直线到关于中心线对称的另一边线段的距离。这时候，我们就可以按照图纸那样的标注方式进行标注约束，避免自己除以二获得尺寸而出错，也方便检查。绘制出中心线以及所需要的一边的图形之后，点击智能尺寸，点击这条直线，再点击中心线，这样标注出的尺寸就与图纸标注的形式一样了。

以上就是SolidWorks草图捕捉怎么设置，SolidWorks草图绘制技巧的相关内容。快速捕捉只能单次使用有效，而激活捕捉是多次使用都有效的草图捕捉设置；单个线段、直线圆弧绘制以及关于中心线对称的尺寸标注，这几个草图绘制技巧有助于提高我们的草图绘制效率。
