爆炸视图是SolidWorks的常用功能,我们经常使用爆炸图来更清晰地表达零件结构。除了三维爆炸图,二维的爆炸工程图也是我们常用的视图表达手段,因此学会制作爆炸工程图和修改爆炸图都是很重要的。下面为大家介绍SolidWorks爆炸图怎么做成工程图,SolidWorks爆炸图修改的相关内容。

一、SolidWorks爆炸图怎么做成工程图

SolidWorks爆炸图做成工程图的方法与普通零件制作工程图的方法类似,主要分为生成爆炸视图、零件标号和生成材料明细表这三步。下面介绍具体方法。

1、创建工程图。制作工程图的第一步是新建一个工程图,并完成一些基本的参数设置。在【新建】中找到【从零件/装配体到工程图】,并在弹出的纸张大小选项中找到合适的规格。

2、生成爆炸视图。首先,在右侧视图调色板中找到需要的视角,拖到工程图中。这个时候视图调色板中是没有爆炸视图的,只有常规的几种视图。我们找到需要的视角,将视图拖入之后,左侧会出现一个【投影视图】的对话框。将【在爆炸视图或模型断开状态下显示】勾选,然后再拖动就会在原视图周围出现爆炸视图了。鼠标拖动到不同位置就会显示不同视角的爆炸视图,根据需要选择需要的视角。确定好后,把原视图删去,根据需要把爆炸视图的位置调整一下就可以了。

生成爆炸视图
图1 生成爆炸视图

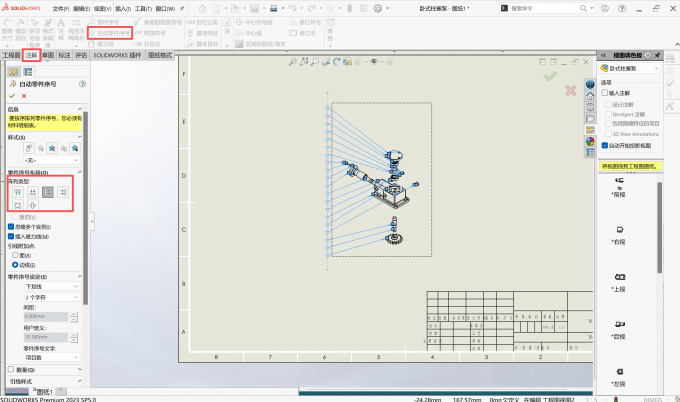

2、标注零件序号。在制作工程图时,给每个零件标上序号是必不可少的步骤。但如果一个一个进行标注,效率太低了,下面介绍一个高效的自动生成序号方法。点击【注解】,选择【自动零件序号】,系统就会自动生成零件序号并进行标注。但这时候的零件序号很乱,我们可以在左侧弹出的对话框中找到【阵列类型】,选择一个适合的排列,系统就会自动的将零件序号标注排列工整了。

标注零件序号
图2 标注零件序号

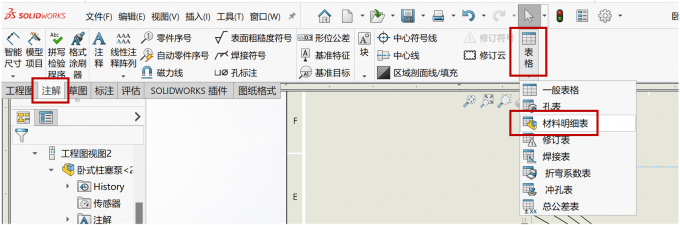

3、生成材料明细表。每一个工程图都需要装配体对应的材料明细表,把有哪些零件、对应的材料是什么等信息表达出来。爆炸图的材料明细表,也就是我们常说的BOM表,可以直接利用系统一键生成。在【注解】中找到【表格】,选择【材料明细表】,系统就会自动生成表格,再根据需要调整表格的位置即可。

生成材料明细表
图3 生成材料明细表

二、SolidWorks爆炸图修改

如果爆炸图完成之后我们还想修改,应该怎么操作呢?下面是具体步骤。

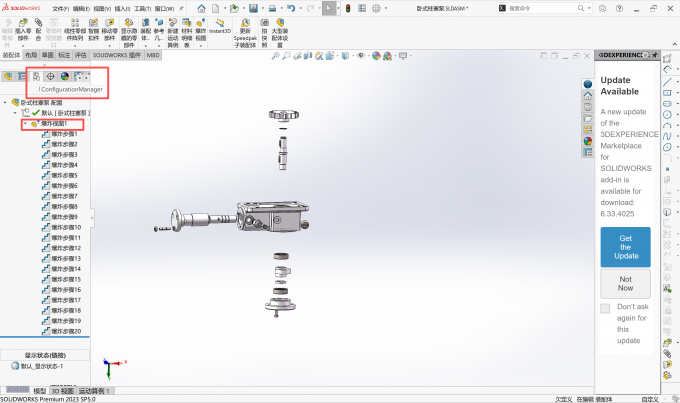

1、找到爆炸图爆炸步骤。点击【Configuraition Manager】,将爆炸视图展开,爆炸步骤就会列出来。

找到爆炸图爆炸步骤
图4 找到爆炸图爆炸步骤

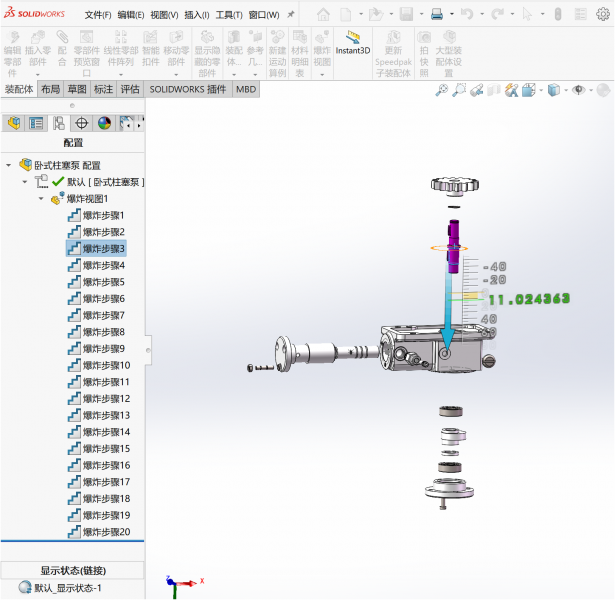

2、修改爆炸距离。如果我们想改变零件爆炸的位置,可以在做好的爆炸视图中直接选中这个零件,向上或向下拖动零件旁边出现的箭头来改变零件位置。在调整距离时,箭头旁边还会出现刻度尺,帮助我们更精准地进行调整。

修改爆炸距离
图5 修改爆炸距离

3、修改爆炸顺序。如果想对某个零件的爆炸顺序进行修改,可以直接将这个步骤拖动进行顺序修改。

以上就是SolidWorks爆炸图怎么做成工程图,SolidWorks爆炸图修改的全部内容了。将爆炸图做成工程图主要有创建工程图、生成爆炸图以及生成BOM表三步,重点是要设置视图【在爆炸视图或模型断开状态下显示】。修改爆炸图主要有修改爆炸距离及爆炸顺序两种,都需要找到爆炸图展开步骤。
