在机械设计和产品建模领域，SolidWorks是被广泛采用的三维建模软件之一。草图绘制作为所有建模的起点，不仅决定了后续三维模型的基础形态，也直接影响建模效率与准确性。然而，很多初学者在绘制草图时常常面临尺寸不一致、图形偏移或约束缺失等问题。本文围绕SolidWorks草图绘制如何精准操作及SolidWorks草图绘制几何约束添加与尺寸标注步骤两个核心问题，深入解析操作技巧，帮助用户高效构建严谨、合规的草图模型。

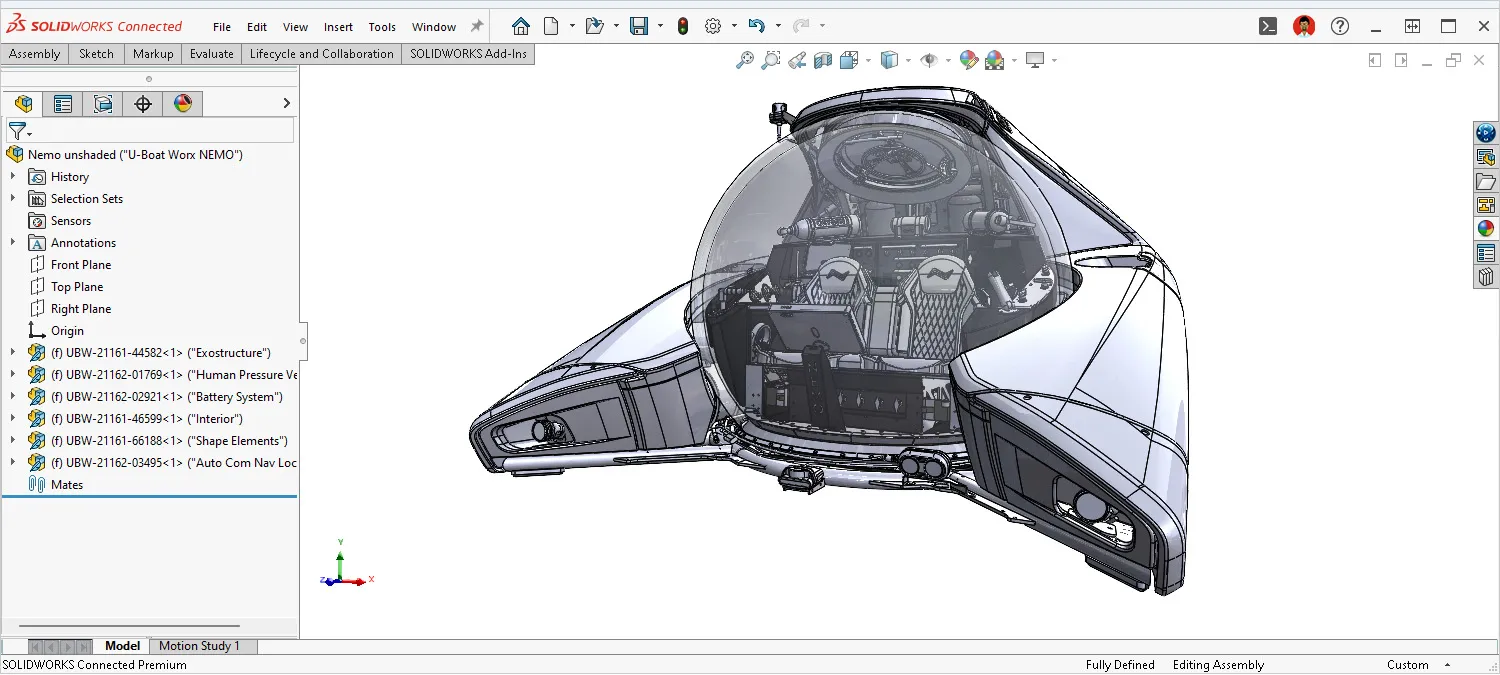

　　一、SolidWorks草图绘制如何精准操作

　　在SolidWorks中，草图绘制的精度取决于用户是否熟练掌握坐标定位、图元捕捉、基准线控制及自动约束等基础操作。提升精度并非完全依赖尺寸标注，合理布局和动态预览同样关键。

　　1、启用草图捕捉功能

　　绘制草图前，务必确保“草图捕捉”和“草图关系”功能已打开。在绘图界面底部状态栏中，点击激活“自动添加关系”与“智能捕捉”，系统将自动识别直线端点、中点、垂直/水平方向等关键位置，从而避免图元漂移。

　　2、使用原点作为草图参考中心

　　推荐将每个草图的主结构（如矩形、圆或基准线）与原点对齐，便于后续模型定位。原点是系统默认的全局基准，使用它作为草图构造的中心参考，可以极大提升模型整体可控性。

　　3、优先使用标准图元与草图工具

　　SolidWorks提供了丰富的标准草图工具（直线、矩形、圆弧、样条曲线等），避免手绘复杂轮廓。使用快捷键（如L画直线、C画圆）可以快速进入绘图状态。工具选用标准化后，系统更容易识别图元间关系。

　　4、图形绘制顺序影响精度

　　推荐从大结构框架（例如边界轮廓）绘制，再细化内部构件或辅助线。外轮廓框架稳定后，后续线段和圆弧就不容易发生偏移，确保整体结构稳定。

　　5、开启网格与尺寸动态显示

　　在“选项→草图”设置中勾选“动态输入尺寸”，即可在绘图时边画边输入具体数值，避免后期频繁更改。同时启用网格线显示，可以辅助判断图元对称性与等距性。

　　6、使用镜像工具进行对称结构构建

　　如果草图中包含对称结构，可先绘制一侧内容，再利用“镜像实体”工具快速生成另一侧图形。镜像不仅高效，且对称关系将自动建立，有助于保持草图的一致性和整洁性。

　　二、SolidWorks草图绘制几何约束添加与尺寸标注步骤

　　在SolidWorks中，一个完整且可控的草图不仅仅是图形外形，更需要正确的几何约束与尺寸标注支撑，才能避免在三维建模中发生意外变形或约束丢失的情况。

　　1、自动与手动几何约束的组合使用

　　SolidWorks默认启用自动约束功能，当用户绘制图元时，软件会智能识别并自动添加几何关系（如水平、垂直、共线、等长等）。但在复杂图形中，手动干预更为关键。

　　例如：

　　选中两条直线→添加“平行”约束；

　　选中一个圆心与一条直线→添加“垂足”约束；

　　选中两个圆→可添加“同心”或“等径”等关系。

　　手动添加方法：

　　选中图元后点击“添加关系”；

　　或使用“草图工具”中的“关系”面板；

　　2、尺寸标注步骤详解

　　SolidWorks中的尺寸标注依赖于“智能尺寸”工具，使用步骤如下：

　　①激活草图→点击左上角“草图”标签→选择“智能尺寸”；

　　②点击目标图元（如一条线段），将鼠标移动到适当位置→单击放置尺寸；

　　③出现输入框后直接输入目标尺寸值→确定。

　　尺寸类型包括：

　　线段长度（单一图元）；

　　两点之间距离（任意点）；

　　角度（选中两线或两圆弧）；

　　半径/直径（圆/圆弧）；

　　点到线的垂直距离等。

　　标注注意事项：

　　避免重复尺寸（系统会报错）；

　　尽量从主参考边缘进行标注；

　　每次只标注一个对象或一对图元，避免逻辑混乱。

　　3、全定义草图的重要性

　　草图的“黑色”状态表示完全定义（Fully Defined），而“蓝色”表示未定义。完全定义的草图在后续特征中稳定性更强，不易变形。

　　若不确定某条线是否定义，可以使用“显示草图状态”功能自动高亮未定义部分。

　　快速定义技巧：

　　添加图形中心与原点的定位关系；

　　使用辅助线进行定位；

　　检查尺寸冗余提示，合理精简标注。

　　4、应用“驱动尺寸”与“参考尺寸”

　　对于仅供参考、不参与实际控制的尺寸，可以设为“驱动尺寸”（driven）。例如用于检测间距、比值等，可避免干扰整体草图控制。

　　设置方式：

　　标注完成后，右键尺寸→勾选“驱动尺寸”。

　　5、使用尺寸公式进行动态控制

　　点击尺寸值→右键→选择“链接到方程式”，可绑定参数，实现多尺寸联动变化。适用于系列产品或模块化建模场景。

　　三、SolidWorks草图操作常见问题与优化建议

　　即便掌握了精准绘图与标准标注技巧，很多用户仍会在实际建模中遭遇草图“过定义”“未闭合”或“特征失败”等问题。以下提供实用经验与优化建议，助你更稳妥地完成草图构建：

　　1、草图“未闭合”排查思路

　　常因线段未完全接触、圆弧断裂、样条未封口等问题导致。建议开启“检查实体”工具，系统将高亮显示断点区域。可用“修剪实体”工具将多余或断裂处合并。

　　2、避免草图“过定义”

　　过定义通常因重复添加关系或尺寸冲突所致。例如一条线既有水平又有角度尺寸，系统会提示错误。遇到此类情况，优先保留主控制尺寸，删除冗余限制。

　　3、辅助线与构造线灵活使用

　　构造线不会生成实体特征，但在定位、镜像、尺寸参考上极为重要。建议绘制主轴、中心线均使用构造线（在草图中右键图元→设置为构造线）。

　　4、合理分组草图结构

　　当草图较复杂时，可通过构造线或辅助线将其分组，如将一块面板草图分为“孔位区域”“外框区域”等，方便后续维护与尺寸调整。

　　5、养成“从简到繁”的建模习惯

　　复杂零件草图宜拆解为多个子草图或特征绘制，避免在一个草图中同时绘制全部内容，这样既难以调试，也容易造成尺寸混乱。

　　总结

　　SolidWorks草图绘制如何精准操作，SolidWorks草图绘制几何约束添加与尺寸标注步骤是草图建模入门者必须掌握的基础技能。通过合理利用草图工具、启用捕捉与参考机制、添加标准约束关系并规范尺寸标注流程，不仅可以构建出规范、稳定的草图结构，更有助于后续建模与装配阶段的顺利进行。配合错误排查与构造线使用等高级技巧，用户将能逐步建立起高质量、可控性强的建模习惯，为产品设计打下坚实基础。
