刚开始使用SolidWorks时，新手常常容易出现草图出现错误导致系统报错的情况。需要我们找到问题并修改，避免转换成实体时出现差错。如果要修改草图就需要我们重新编辑草图，如何将已经完成的草图重新进入编辑状态呢？下面为大家介绍Solidworks草图画错了如何修改，Solidworks草图怎么重新编辑的相关内容。

一、Solidworks草图画错了如何修改

草图出现错误的原因有很多种，报错时系统也会给我们错误提示。新手可能不太清楚这些提示的含义，不知道如何利用这些提示找到具体错误原因，并进行相应的修改。下面就为给大家讲讲具体的方法步骤。

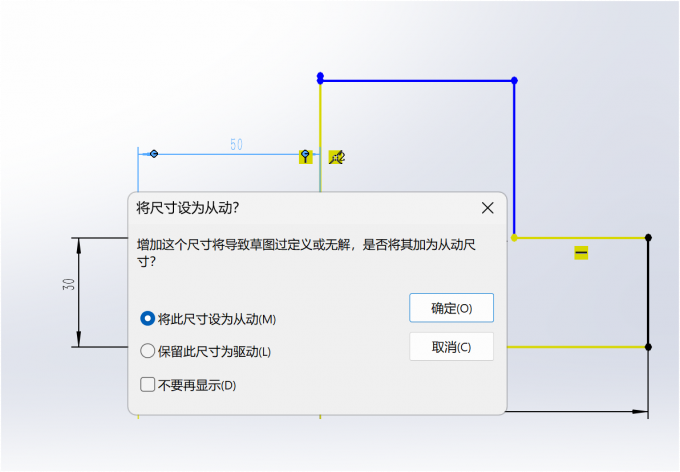

1、尺寸过约束。通常草图的错误可以划分为两类，第一类是尺寸错误，另一类是几何关系错误。尺寸错误又常常表现为过定义。在我们对图形进行尺寸约束的时候，由于一些几何关系，图形的尺寸只有唯一确定的一个值，那么这时候这个线条就已经完全定义了。但是如果我们又人为的给图形输入了一个尺寸，系统就会像下图一样报错。这时候我们可以按照提示将尺寸设为从动尺寸，或者将尺寸删除。

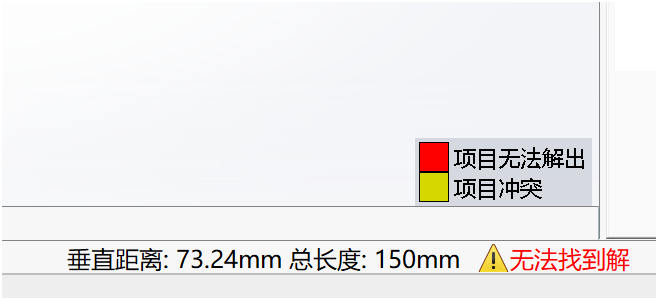

2、几何关系冲突。如果草图存在几何关系冲突等问题，系统右下方会出现黄色带感叹号的三角形标识，写着【无法找到解】。单击一下这个标识，系统就会进入错误诊断界面。

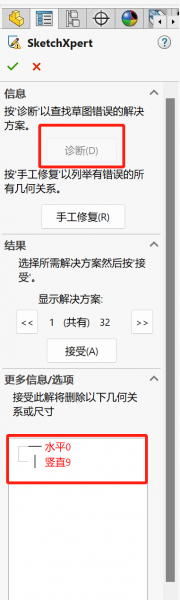

进入诊断界面后，点击【诊断】，结果框中会出现具体的错误原因。我们可以选择【接受】，按系统的解决方法解除错误，或者找到冲突的几何关系将它删除，也可以根据需要将它设置为正确的几何关系。

3、图形未封闭。几何图形未封闭也是常见的草图错误之一，但是这个错误通常是在旋转几何体的时候出现的，系统通常会弹出选项帮我们自动将图形封闭，我们只需要点击确定就好了。

二、Solidworks草图怎么重新编辑

要想对已经绘制好的草图进行编辑，就需要我们重新进入草图编辑状态。新手可能会不太清楚怎么重新进入草图编辑状态，甚至会分不清草图到底是处于编辑状态还是已经退出编辑了。下面就为大家介绍一下怎么重新编辑草图。

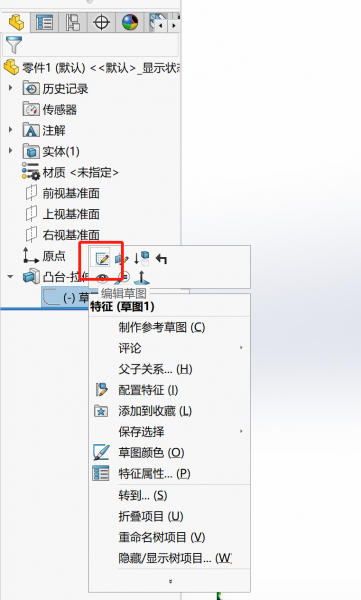

1、在设计树中点击编辑。在左侧设计树中找到草图，右键草图，在弹出的对话框中选中【编辑草图】，就重新进入草图编辑状态了。

进入草图编辑状态后，系统界面右上方会出现一个箭头和红叉，这两个标识就表明草图处于编辑状态。我们可以根据界面右上角有没有这两个标识来判断草图是否处于编辑状态。

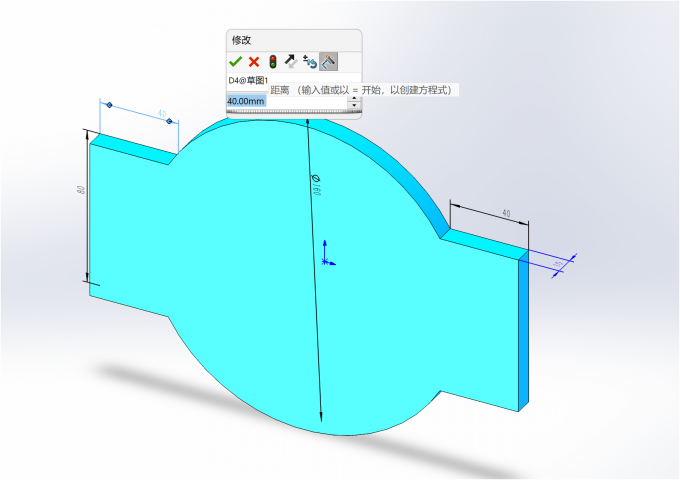

2、在实体中直接编辑。如果我们已经将草图拉伸成实体，并且我们只是需要重新编辑草图尺寸，那么可以在实体中直接编辑更加方便快捷。双击实体，再双击出现的尺寸，重新输入新尺寸，就可以完成草图尺寸的重新编辑了。

以上就是Solidworks草图画错了如何修改，Solidworks草图怎么重新编辑的相关内容。草图出现错误时，根据报错提示找到错误原因，再按照不同的错误类型对应解决。在设计树中找到草图并重新进入编辑界面，尺寸类修改可以直接在实体中完成更加方便快捷。
