在利用SolidWorks制作工程图时我们经常会遇见这样的问题：尺寸标注的字体大小跟工程图视图不匹配，或者零件的尺寸太小或者太大，我们想要通过缩小或放大比例来使视图整体看起来更协调。应该如何解决这些问题呢？下面为大家具体介绍SolidWorks工程图尺寸标注字体大小，Solidworks工程图比例修改的具体内容。

一、SolidWorks工程图尺寸标注字体大小

SolidWorks的核心是三维作图，绘制工程图这一二维功能相对来说没有那么强大。所以它的工程图字体设置不像CAD那样直观的放置在工具栏中，而是隐藏在整体的【设置】功能中，很多新手如果不特地学习，是找不到这一功能的。下面具体介绍一下工程图尺寸标注的字体大小应该怎么修改。

1、找到字体设置功能。在最上方工具栏中找到【设置】，点击【文档属性】，找到【尺寸】，选择【字体】选项。

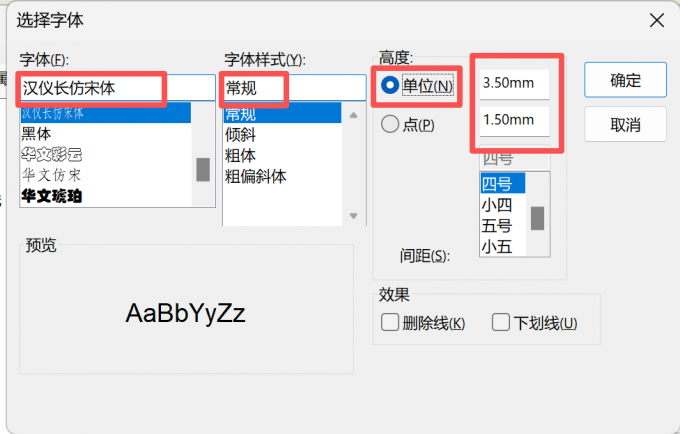

2、选中之后系统会弹出一个编辑卡，可以进行字体的各种设置，包括字体的类型、样式以及大小。字体大小有两种设置方式，第一种是【单位】选项，这个选项只能通过输入字体的高度和宽度来设置字体大小。

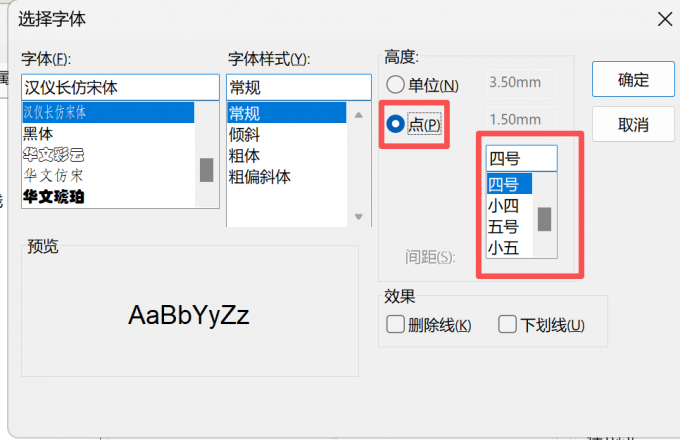

第二种设置字体大小的方式是选择【点】。选中这个选项之后，我们会发现字体高度和宽度选项变成灰色了，无法进行选择。这是因为这个选项只能通过选择字号来改变字体大小。

二、SolidWorks工程图比例修改

当零件尺寸大小与图幅不太匹配时，我们可以通过放大视图或缩小视图的方式来使表达更清晰。这时候可通过修改工程图比例，来使图纸上的尺寸与实际尺寸成一定比例，从而使零件细节表达更清楚。下面介绍具体操作。

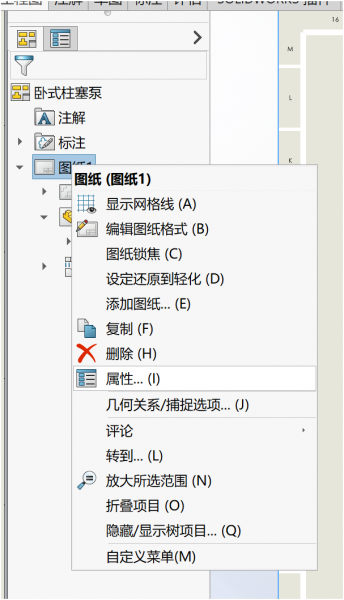

1、找到图纸属性。在左侧选项框中找到跟工程图对应的图纸，右键该图纸，找到【属性】选项。

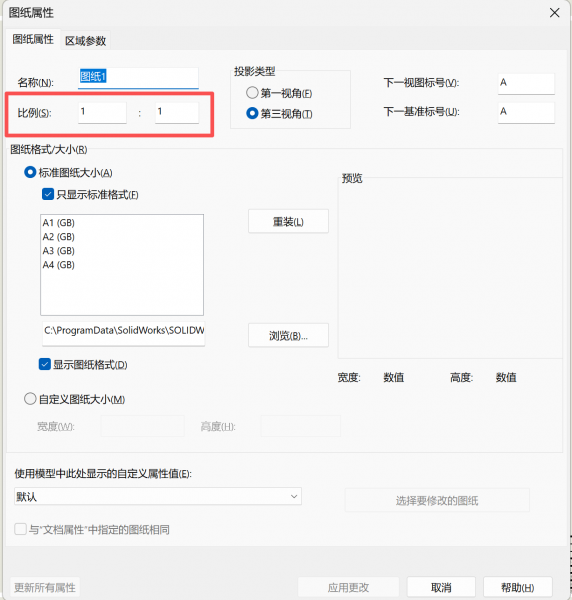

2、设置比例。进入属性编辑对话框后，我们能看到【比例】选项，这里的比例是图纸上的尺寸与实际尺寸之比。比如设置比例2：1，也就是设置为图纸上显示的尺寸是实际尺寸的两倍。比如说图纸上的距离是2mm，那么实际上的距离应该是1mm，那么也就是把视图放大了。而1：2则表示把图纸上的尺寸设置成实际的二分之一，比如说图纸上有一个半径10mm的圆，在1：2的比例下实际圆半径应该是20mm，是把零件缩小了。

以上就是SolidWorks工程图尺寸标注字体大小，SolidWorks工程图比例修改的全部内容了。工程图尺寸标注字体大小设置有两种方式：利用【单位】设置和利用【点】设置，分别对应了通过设置字体高度和宽度以及通过选择字号这两种方式。工程图比例修改是在【属性】功能中，工程图比例是图纸上的尺寸与实际尺寸之比。
