电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

设计完一个模型之后，我们可能还会想追问，这个零件强度够不够，能承受的最大力是多少？零件大概使用寿命为多少？想知道这些问题的答案，我们可以借助有限元分析的方法来解决，它是SolidWorks一个强大的功能。那么，SolidWorks有限元分析是什么意思，SolidWorks有限元分析可靠吗？下面为大家讲讲我的见解。

一、SolidWorks有限元分析是什么意思

SolidWorks有限元分析是一种SolidWorks自带的分析功能，通过“Simulation”这个插件实现。它可以对我们建立好的模型进行受力实验，并对实验结果进行分析，得到应力、位移等结果。简单来说就是模拟实物进行受力实验，然后得出结果，并且将结果以形象的云图来表示。SolidWorks有限元分析除了最基本的建立模型之外，还包括定义零件材料、定义零件交互方式、设置载荷和划分网格这四个步骤。

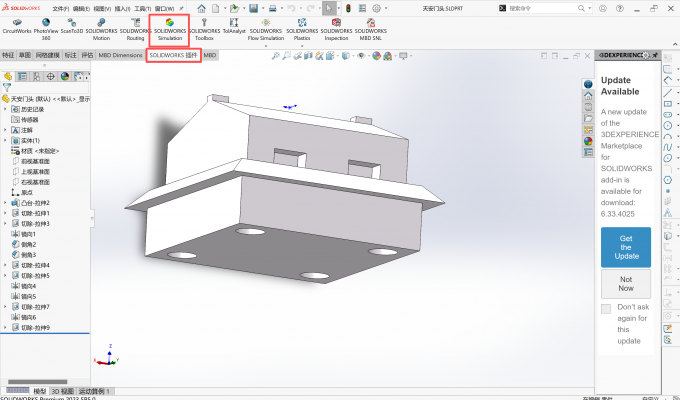

1、找到【SolidWorks Simulation】插件。【SolidWorks Simulation】在SolidWorks操作界面上方的【SolidWorks插件】的子选项中可以找到。

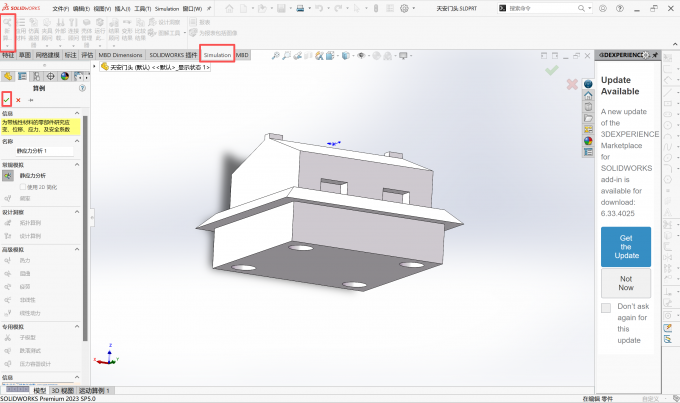

2、定义零件材料。首先我们需要新建一个算例。点击与【SolidWorks插件】同一栏的【Simulation】，选择【新算例】。然后点击绿色的对勾就可以了。

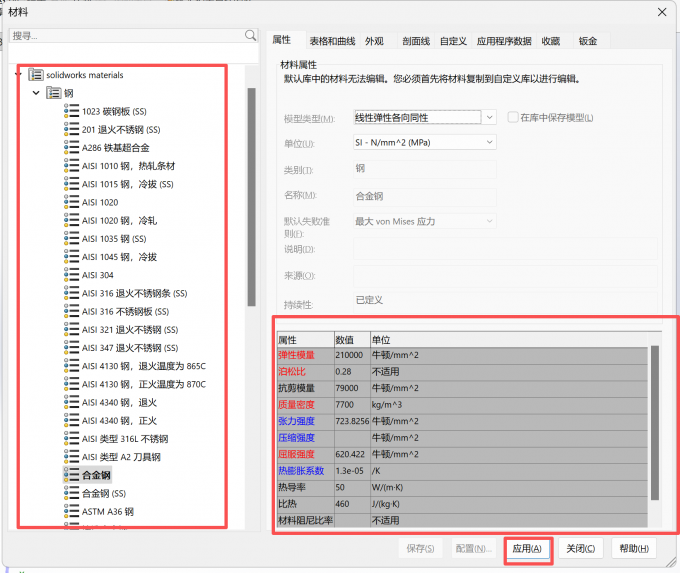

展开【零件】选项，找到对应的零件，右键该零件，然后选择【编辑零件材料】，系统会弹出一系列材料供我们选择。材料明细表的左侧是材料名称，右侧是具体材料的一些性能。选择需要的材料，点击应用即可。这一步就是模拟实物材料的过程，通过定义零件材料，来复现真实的材料使用情况。

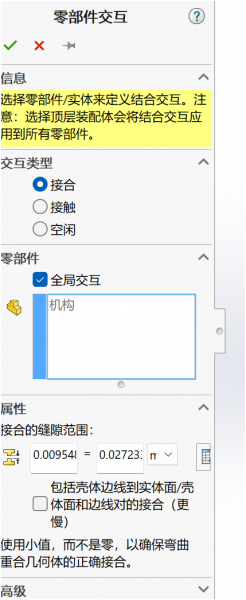

3、定义零件交互方式。在左侧工具栏找到【零件交互】，有接合、接触和空闲可以选择，根据工程上零件真实的交互方式选择即可。这一步就相当于是在模拟实物零件的连接方式。

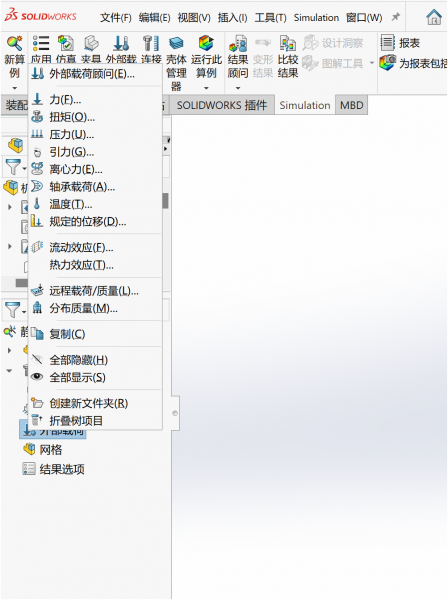

4、设置载荷。找到【外部载荷】选项，右键展开选项，有多种载荷形式可以选择，有力、力矩、压力等，根据需要选择合适的形式，进入编辑界面后，根据提示设置各种参数。这一步是在模拟真实的受力情况，能够实现力矩、扭矩、均布载荷等多种常见的受力。

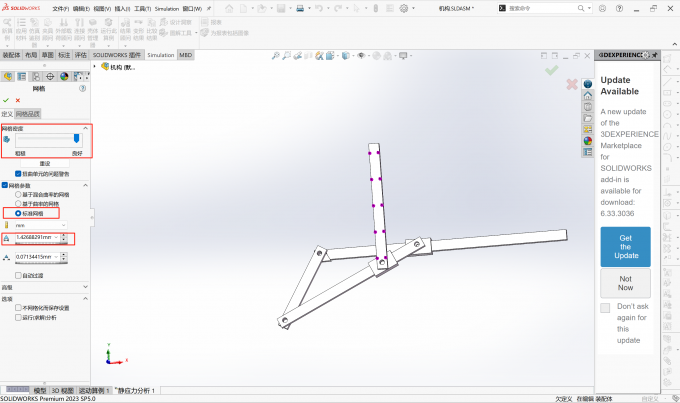

5、划分网格。找到左侧【网格】选项，右键选中，找到【生成网格】选项。进入编辑界面，首先选择【标准网格】，然后在下图中的第三个方框位置输入网格大小。划分网格也就是把零件划分成一个个小块来进行受力分析，这与有限元分析的算法有关，这一步是受力分析计算过程的关键。

通过以上几个步骤，SolidWorks有限元分析就能从形状、材料、连接方式、受力等多个方面，全方位的模拟零件的真实情况。最后运行算例就可以得到分析结果，帮助我们设计零件，并且为工程应用提供数据支撑。

二、SolidWorks有限元分析可靠吗？

Solidworks有限元分析是否可靠，取决于人为的误差。因为就软件本身来讲，SolidWorks有限元分析和Ansys这类专业的仿真分析软件相比，准确程度是差不多的。只是Ansys我们通常用来进行流体仿真，而SolidWorks用于工程上的零件、装配体的仿真。而人为的误差主要来自于参数设置的误差以及模型建立的误差。

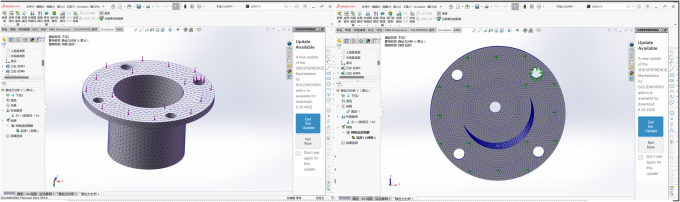

1、参数设计的误差。有限元分析里面有不少参数都需要我们自己设置，每一个参数都要保证准确，才能使我们的结果准确。通常来说，材料、交互方式、载荷等参数不容易出错，而网格划分是决定有限元分析结果的可靠性的关键。网格划分没有一个标准值，往往需要通过多次尝试才能找到适合的网格大小。网格划分过大会导致结果粗糙，过小可能会增加计算时间甚至导致算例运算失败，都会影响有限元分析的结果。

2、SolidWorks有限元分析是针对我们建立的模型来进行的，那么模型跟实物的差别，当然就会影响有限元分析的结果。例如，实物上是有圆角的，而我们建模的时候没有建立圆角，得到的结果就当然不可靠。因为在实际零件当中，我们经常会使用圆角来减小应力集中，达到提高零件强度的目的。所以与实物不符的模型的有限元分析不能应用在实际零件上，在建模时尤其要注意圆角、倒角等小细节。

以上就是SolidWorks有限元分析是什么意思，SolidWorks有限元分析可靠吗的相关内容。SolidWorks有限元分析是将实物转化为三维模型，从材料、连接方式、受力情况等方面模拟真实情况并进行受力分析。SolidWorks有限元分析从软件本生来说是可靠的，然而结果的可靠性取决于是否存在人为误差。
