电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在用SolidWorks建模时，我们需要进行一些外观设计，可能会需要绘制不规则的曲面；或是遇到比较复杂的零件时，一个单独的剖面图不能让我们清晰地了解零件的内部结构，这时候就需要多重剖视。下面为大家介绍SolidWorks可以画曲面吗，SolidWorks如何绘制多重剖视的相关内容。

一、SolidWorks可以画曲面吗

很多零件的外观其实并不是规整的圆弧面或球面，尤其是管道等零件，它们具有各种各样的不规则曲面，旋转拉伸等命令已经不能用来画这些面，要绘制这些零件的模型就需要用到新的曲面绘制方法，下面介绍具体操作方法。

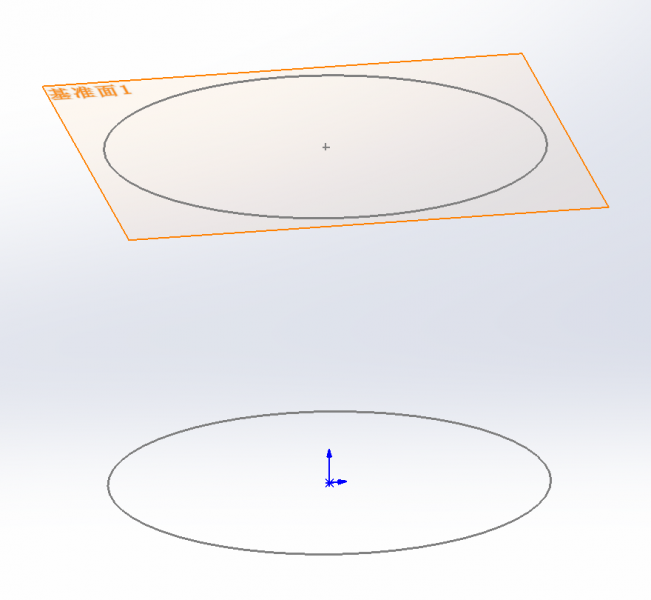

1、绘制曲面草图。与普通零件的建模逻辑不同，我们在绘制曲面前要先绘制曲面的边界图形。我们需要在空间中找到任意两个相互具有一定距离的平面，分别在上面画出曲面的两个边界图形，这个图形可以是封闭的也可以不封闭。

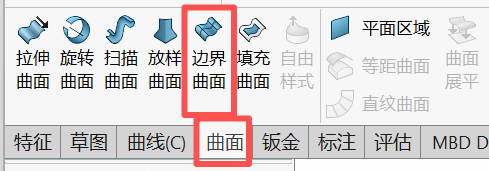

2、边界-曲面命令。比较快的一种绘制曲面的命令就是边界-曲面命令，我们可以在“曲面”选项中找到它。

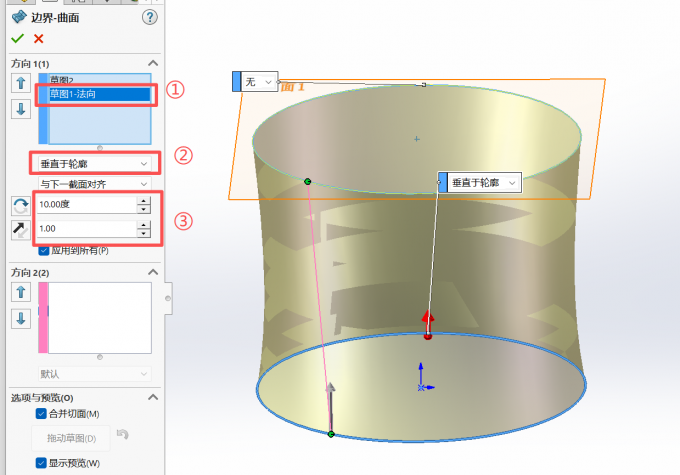

3、调整曲面设置。我们点击边界-曲面命令后可以在左侧设置曲面的属性，首先我们在“方向1”中选中刚才绘制的两个边界草图，这时候会出现黄色的预览图形。我们选中要修改的一侧边界后，在下拉菜单中选择“垂直于轮廓”，这时下面会出现两个可以更改的数值，第一个数值控制曲面凹凸程度，第二个数值调整所选边界处曲面的延展方向。我们可以根据需要输入数值或是点击反向按钮来调整曲面的形状，完成后点击“√”就完成了曲面的绘制。

二、SolidWorks如何绘制多重剖视

有时单从一个方向的剖面视图可能还是难以理解零件的内部结构，为了可以从不同角度看清零件的内部结构，就需要绘制多重剖视。下面介绍具体操作方法。

1、剖面视图命令。我们首先在绘图区上方的工具栏中找到剖面视图命令，它的图标是一个被切了一半的圆柱体。

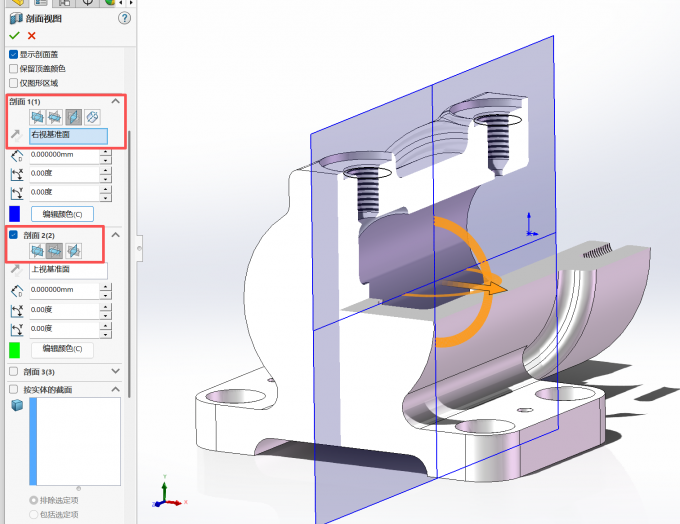

2、设置剖面。点击剖面视图命令后左侧可以修改剖分面，多重剖视图需要设置多个剖面，我们在左侧勾选“剖面2”，然后分别在“剖面1”和“剖面2”对应区域选中想要的剖分面。这时在预览图中就会发现零件没有被直接一分为二，而是按照所选择的剖面被剖开，确定无误后我们点击“√”就可以了。

以上就是SolidWorks可以画曲面吗，SolidWorks如何绘制多重剖视的全部内容了。绘制曲面用到的命令是“边界曲面”，需要我们用草图先绘制出曲面的两个边界，这个方法可以快速的修改曲面的曲率和方向等参数。而绘制多重剖视则是在画普通剖视图的基础上再多选择一个剖面，这样就能完成零件的多重剖视了。
