在机械设计和产品工程中，SolidWorks被广泛应用于三维建模、零件加工设计和整体装配流程的可视化。与单个零件建模不同，装配体设计更关注多个部件之间的空间关系、配合方式与运动模拟，是真实产品从图纸到结构验证的重要阶段。许多刚入门的用户不清楚SolidWorks装配体设计是什么SolidWorks装配体设计零部件配合关系设置的实际含义和操作流程，导致装配体结构混乱、运动受限或干涉频发。本文将从装配体的定义入手，逐步讲解其结构组成与配合约束的关键设置。

　　一、SolidWorks装配体设计是什么

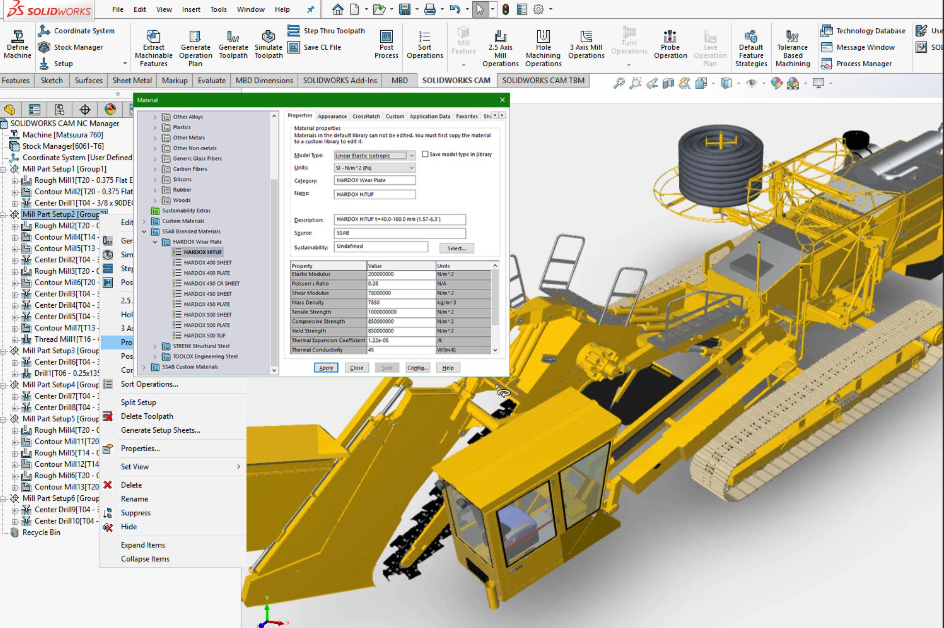

　　SolidWorks中的装配体（Assembly）是将多个已建好的零部件（Part）文件组合在一起，用于模拟实际产品中各部分的装配结构、运动关系以及干涉分析的模块。用户可以在装配环境中导入不同零件文件，按照预定的空间位置进行配合设置，实现完整机构或系统的三维搭建与动态演示。

　　一个典型的SolidWorks装配体文件（后缀为`.SLDASM`），并不直接包含零件的几何体，而是对各零件的引用、位置关系、配合约束等信息的集合。在设计复杂产品时，如机械手、减速器、液压阀组等，工程师通常先在Part环境中独立建模每一个组件，然后进入装配体模块将其整合起来。这种方式不仅便于模块化管理，还能在后期轻松更换零件或调整结构尺寸。

　　装配体的优势在于它支持完整的装配分析：可以检查干涉、间隙、配合冲突，也能通过运动仿真功能，观察齿轮啮合、滑轨运行等实际行为，对产品的动态特性进行评估与优化。对于生产制造流程而言，一个严谨、完整的装配体文件可以直接生成爆炸视图、BOM清单和装配指导书，是从设计走向制造的桥梁。

　　二、SolidWorks装配体设计零部件配合关系设置

　　装配体中的零部件不能像零件建模那样自由放置或任意移动，其位置和方向都需要通过“配合（Mate）”功能来进行定义。SolidWorks中的配合是一种约束机制，用于限制零件在空间中的自由度，确定它们之间的位置关系或运动方式。

　　在装配体界面中，点击“配合”命令，可以选择两个零件的面、边、点等要素进行配合。以下是常用配合类型及其使用方式：

　　1.重合配合（Coincident）

　　使两个面、线或点相互贴合，是最常见的配合方式。如将螺钉底面与安装板面重合，或两个轴心线重合来实现轴向定位。

　　2.平行配合（Parallel）

　　确保两个面保持平行，但不一定接触。适用于齿条与滑道、模板导轨等结构。

　　3.垂直配合（Perpendicular）

　　两个面保持90度角，常用于支架、夹具等结构连接的正交定位。

　　4.距离配合（Distance）

　　设置两个要素之间固定距离，比如电机和安装板之间预留一定间隙。

　　5.角度配合（Angle）

　　设定两个面或边之间的夹角角度，用于模拟倾斜、导向等功能。

　　6.同心配合（Concentric）

　　将两个圆柱面、孔或轴设为同轴心，是轴承、螺钉、销钉装配的基础配合。

　　7.对称配合（Symmetric）

　　以第三个基准面为参考，使两个对象对称放置，适用于对称结构装配。

　　在设置配合时，SolidWorks会自动识别几何特征并提示适用的配合类型。用户只需点击两个几何对象，系统即可智能推荐配合方式，极大简化操作步骤。每设置一个配合，零件的自由度就减少一部分，直至完全定位。一般来说，一个零件需要3个独立配合来完全限定其在三维空间中的位置。

　　需要注意的是：配合过多或冗余会导致系统“过度定义”错误，甚至使装配体无法正确更新。因此在建模时应保持约束最小化，只设必要配合。此外，部分配合类型（如滑动、旋转）可以保留一定的运动自由度，用于模拟机构运动。

　　三、装配体配合技巧与干涉检查建议

　　在实际设计中，仅完成配合定义往往无法保障装配体的准确性和实用性，还需借助SolidWorks提供的一些进阶工具对结构完整性进行检查和优化，尤其是在设计复杂设备或多部件协调运动时，以下几点尤为关键：

　　1.使用“干涉检查”功能确保配合合理

　　装配体完成后，可以通过“评估→干涉检查”命令，检测所有零件之间是否存在不应有的重叠。对于螺纹、滑轨等允许接触的区域，可使用“容差排除”忽略接触干涉，仅保留结构性冲突警告。

　　2.合理设置配合优先级与可编辑性

　　对于需要经常修改的零部件，如可调节的连接板或导轨，建议保留一个自由度，通过移动命令手动模拟其运动范围，避免配合过死导致调整困难。

　　3.利用“柔性子装配体”保持局部运动

　　当某一子系统内部有运动需求（如滑轮组、剪刀结构），可将其设为“柔性子装配体”，在总装配体中保留其内部运动机制，避免因子装过早锁定而影响仿真。

　　4.善用参考几何体和虚拟构件辅助定位

　　在没有真实零件配合基准时，可以插入参考面、中心线或创建虚拟零件来辅助配合，提升建模灵活性和稳定性。

　　5.利用装配配置与配合状态切换方案

　　针对同一装配体在不同工作状态下（打开/关闭、伸出/收缩）的表现，可以创建多个配置，通过改变配合状态快速切换，便于展示和仿真。

　　通过以上方法，SolidWorks装配体设计不再只是简单的零件组合，而是具备清晰逻辑、可靠结构、可控运动的工程实体，有助于在早期设计阶段提前发现问题、优化布局、提升整体质量。

　　总结

　　SolidWorks装配体设计是什么SolidWorks装配体设计零部件配合关系设置这一主题，从概念到操作，从基础配合到干涉优化，涉及的是三维产品建模中最核心的环节之一。掌握装配体的设计逻辑与配合机制，不仅能加快产品开发效率，还能有效预防装配错误，为后续仿真分析与制造准备提供坚实基础。
