SolidWorks不仅是一款功能强大的三维建模工具，也内置了工程分析模块——SolidWorks Simulation，支持结构力学、热传导、模态分析等常见工程问题的求解。在分析过程中，合理配置模拟参数和高质量的网格划分是结果准确性和求解效率的核心。很多用户只知道在SolidWorks中可以做有限元分析，但在真正动手时却常常卡在配置和网格设置环节。本文围绕SolidWorks有限元分析如何配置，SolidWorks有限元分析网格划分两个重点展开，带你掌握仿真的实用流程和关键设置。

　　一、SolidWorks有限元分析如何配置

　　在SolidWorks中进行有限元分析，主要依托其Simulation插件模块。使用前首先要确认Simulation插件已经启用，可通过“工具→插件”勾选“SolidWorks Simulation”并重新加载软件。一旦进入分析环境，配置流程主要包括分析类型选择、材料赋值、边界条件设置、载荷施加和求解器选择这五大步骤。

　　1.创建分析项目

　　点击“Simulation→新建研究”，可选择不同的分析类型：

　　静力分析：用于验证结构是否在静载荷下变形或失效；

　　热分析：分析温度分布或热应力；

　　模态分析：用于研究结构在无载荷条件下的固有频率和振型；

　　非线性/频率响应等高阶分析。

　　2.设置材料属性

　　在Simulation树中右键点击零件，选择“应用/编辑材料”，从材料库中选择具体材质，如AISI 304、铝合金等。SolidWorks内置材料库提供了弹性模量、泊松比、屈服强度等关键参数，用户也可自定义材料。

　　3.定义连接关系

　　在装配体分析中，必须定义各零部件间的接触类型。例如，“结合”表示刚性连接，“接触”表示允许滑动或摩擦，“无穿透”适用于相邻表面之间的物理隔离。这一步影响接触区域的应力传播方式。

　　4.添加边界条件与载荷

　　通过“固定几何体”、“对称”、“滚子/滑块”等边界类型，确定结构固定区域；使用“力”、“压力”、“扭矩”、“重力”等工具施加载荷。建议使用工程实际中尽可能贴近的受力形式，保证模拟的参考价值。

　　5.选择求解器并设置控制参数

　　大部分仿真采用默认Direct Sparse求解器即可，但在大模型或非线性问题中，也可以启用迭代解法提高效率。对于热分析等问题，还可控制时间步长、非线性收敛标准等。

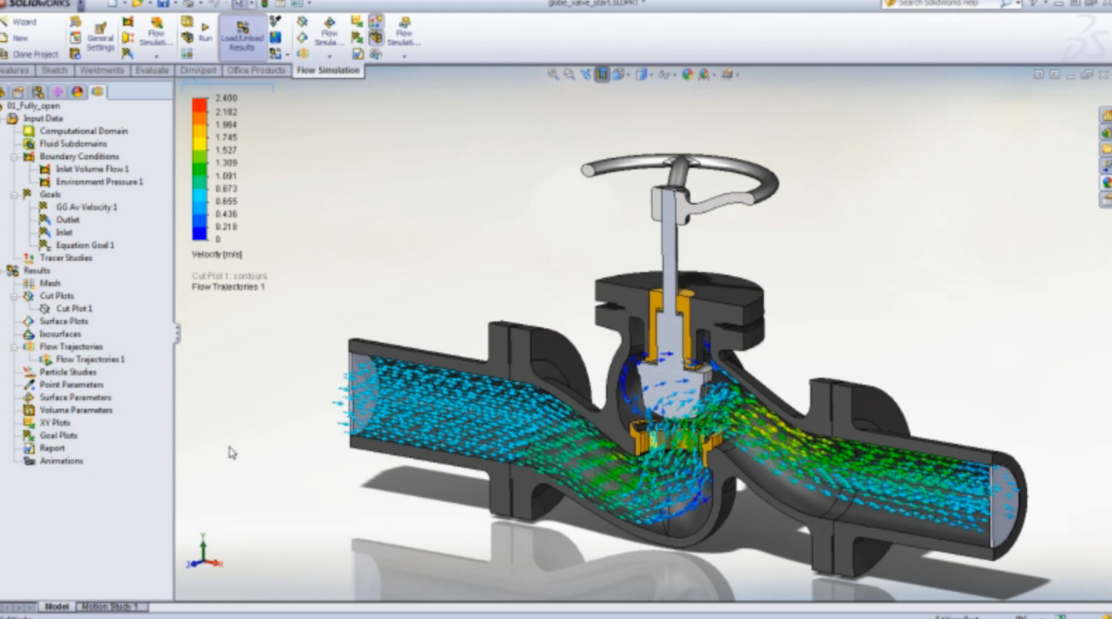

　　完成以上设置后，点击“运算”即可开始求解。仿真结束后可以查看变形图、应力云图、安全系数分布等分析结果。

　　二、SolidWorks有限元分析网格划分

　　网格划分（Meshing）是有限元分析的核心步骤。SolidWorks Simulation通过将模型划分为有限数量的小单元（四面体或三角形），在每个单元内部进行近似计算。网格的精细程度直接影响解的准确性和计算成本，因此如何设置合适的网格非常关键。

　　1.网格类型与默认设置

　　SolidWorks使用自动网格生成器，支持“标准网格”和“曲面网格”两类：

　　标准网格：三维模型中最常用，以四面体为基础；

　　曲面网格：适用于壳体、板类零件分析，使用壳单元。

　　默认情况下，软件会自动为模型生成统一尺寸的四面体网格，用户可直接点击“创建网格”生成，也可以进行更细致的调整。

　　2.网格控制参数

　　在“网格属性”中可调节以下参数：

　　全局尺寸（Global Size）：控制所有单元的平均大小，值越小越精细；

　　公差（Tolerance）：设定细节捕捉能力；

　　网格偏移：调整节点靠近实体边界程度；

　　自适应网格：启用后，系统会自动对高应力区域进行细化，提高结果精度。

　　3.局部网格细化

　　在高梯度区域或细节特征处，如孔边、尖角、载荷集中点，建议使用“局部网格控制”功能，右键选中面或边界，设置更小的单元尺寸。这样可以在不增加全局计算量的基础上提高关键区域的精度。

　　4.网格质量评估

　　生成网格后可查看网格质量报告，检查单元形状、扭曲程度、最小角度等指标。网格质量不佳（例如过扁、扭曲严重）可能导致计算发散或误差增大。必要时可重划局部区域网格或优化几何体。

　　5.网格与解收敛关系

　　网格越精细，结果越接近真实情况，但计算时间也急剧增加。建议采用网格收敛分析法：逐步细化网格并观察结果（如最大应力或位移）是否稳定。如变化小于5%，则说明网格已足够细密，结果可靠。

　　三、仿真流程优化与建模建议

　　在实际工程分析中，配置和网格划分只是开始，如何让仿真结果更接近真实情况，还需要在整体流程中注意几个关键点：

　　1.简化建模几何体

　　过于复杂的CAD模型不仅影响网格划分，还容易导致求解不稳定。对于仿真不敏感的倒角、螺纹、文字标记等特征应删除或简化。可利用SolidWorks的“简化”工具移除小面、圆角等特征。

　　2.模型分解与对称利用

　　对于具有对称结构的模型，可只建一半甚至四分之一，通过对称边界条件降低求解规模。同时，也可以将大模型分成多个子模型分别仿真，提高效率。

　　3.多种载荷工况模拟

　　真实工况往往不是单一受力，通过“研究副本”功能可以快速复制模型，修改边界或载荷，批量计算多个工况，便于比较不同设计方案的响应。

　　4.后处理中的结果验证

　　应力云图颜色分布直观，但不要仅凭视觉判断结果优劣。建议在关键点创建传感器，记录数值，并结合最大应力位置、屈服极限、安全系数等进行工程判断。

　　5.导出仿真报告与设计优化建议

　　SolidWorks Simulation支持自动生成PDF或Word格式的仿真报告，包含材料、边界条件、网格设定、结果图表等内容。结合分析结论，可用于项目评审或后续结构优化。

　　总结
