电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在使用SolidWorks进行建模时，满足某些特定要求的新基准面是我们的好帮手。各种各样的基准面为我们建模提供了更多的方式，更加便利。若仅通过简单的几何关系创建基准面，其位置可能无法满足需求。对于一些与参考成特定角度的基准面，我们可以进行旋转来使其符合要求。下面为大家介绍Solidworks怎么新建基准面，Solidworks新建基准面如何旋转角度的具体操作。

一、Solidworks怎么新建基准面

在进行建模时，有些零件比较复杂，只靠在同一平面绘制草图难以得到想要的实体。这时候如果我们建立一个符合要求的新基准面，问题可能就能迎刃而解了。那么新基准面如何建立呢？下面介绍具体操作。

1、找到【基准面】功能。在【特征】工具栏中找到【参考几何面】，在展开的选项中找到【基准面】工具。

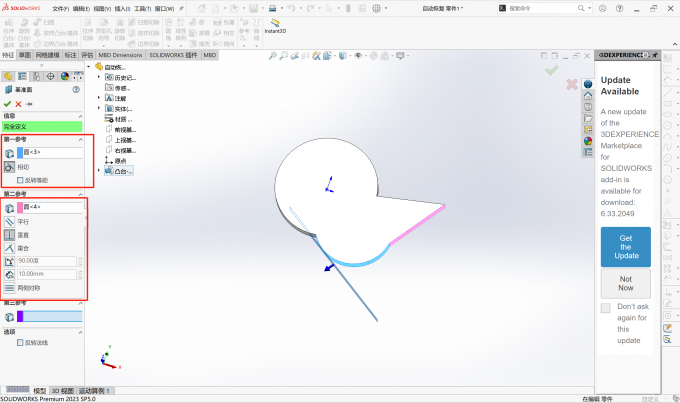

2、设置参考与几何关系。进入新建基准面界面后，有一些参数需要我们设置。左侧对话框中有第一、二、三参考，这个参考就是选择的参照物。新的基准面就是在这个参照物的基础上，根据建立的几何关系形成的。按照这个核心思想，我们就可以根据需要建立新基准面。如下图，我要建立一个与蓝色面相切且与粉色面垂直的基准面，那么我就在第一参考中选中蓝色面，几何关系选择相切；然后在第二参考中选中粉色面，几何关系选择垂直，符合要求的基准面就建好了。

二、Solidworks新建基准面如何旋转角度

有一些基准面与参考之间不是简单的几何关系，而是成一定角度，那么就需要我们建立一个旋转之后的基准面。下面为大家介绍具体操作。

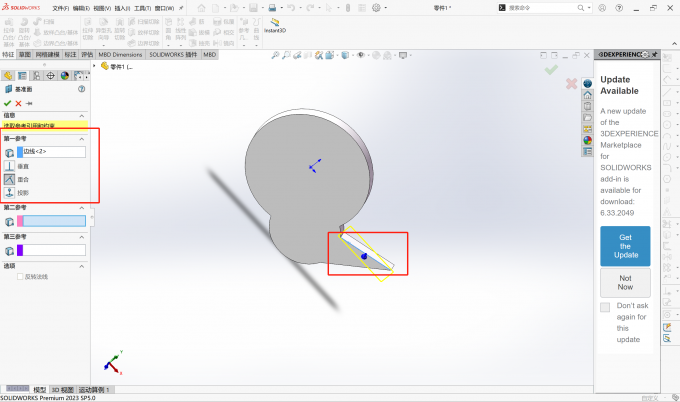

1、选择旋转轴。旋转角度的基准面，前面的操作和建立普通基准面一样，不同的地方在于参数的设置。首先，我们需要选择旋转轴。如果是实体的某一个边线，那么直接选择就可以。如果不是实体的边线，那么就需要我们提前在草图中将旋转轴画出来，并且让这个边线处于显示状态，以便在设置参考的时候能选中。几何关系选择重合。

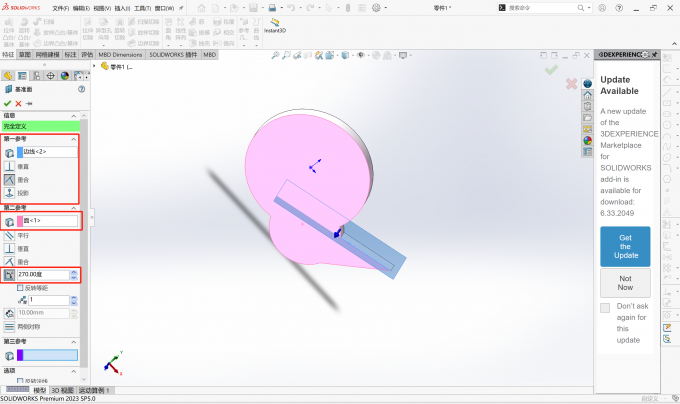

2、设置0°平面和旋转角度。选择好旋转轴之后，接下来就要设置绕着轴旋转的角度。首先我们需要在第二参考中选择一个平面，这个平面就会被作为绕旋转轴旋转时，角度为零的平面。然后在第二参考的展开选项中，找到角度选项，单击使图标变成深灰色，然后输入需要的角度，就可以使新建基准面旋转了。

以上就是Solidworks怎么新建基准面，Solidworks新建基准面如何旋转角度的相关内容。新建基准面的核心思想是找到参考，建立于参考之间的几何关系，以此建立新基准面。新建基准面旋转的关键是设置旋转轴和0°平面作为参考，键入角度即可。
