AutoCAD和SolidWorks是我们耳熟能详的两款设计建模软件，二者到底有什么区别？是不是学会一种就不用学另一种了呢？下面我们来探讨一下SolidWorks和CAD区别，会SolidWorks还需要CAD吗这个问题。

一、SolidWorks和CAD区别

其实CAD是英文Computer-Aided Design的简称，是指一系列利用计算机进行设计建模的软件。但是，我们通常也会把AutoCAD这个软件简称为CAD，所以这里就AutoCAD和SolidWorks这两个软件做一下讨论。

1、主要功能不同。通常我们把AutoCAD作为二维画图软件，而把SolidWorks作为三维画图软件，二者擅长的领域不同。AutoCAD的核心在于，通过点、线、弧等在图纸上准确地表达出二维的设计图纸。AutoCAD也具有三维建模功能，但是操作起来很麻烦，部分三维操作可能无法实现。而SolidWorks重在三维建模，将设计图纸所表达的零件从草图到实体的制作出来。对于SolidWorks来说，二维图纸只是其不太重要的一个部分，因此我们会发现SolidWorks制作的工程图是比较粗糙的。

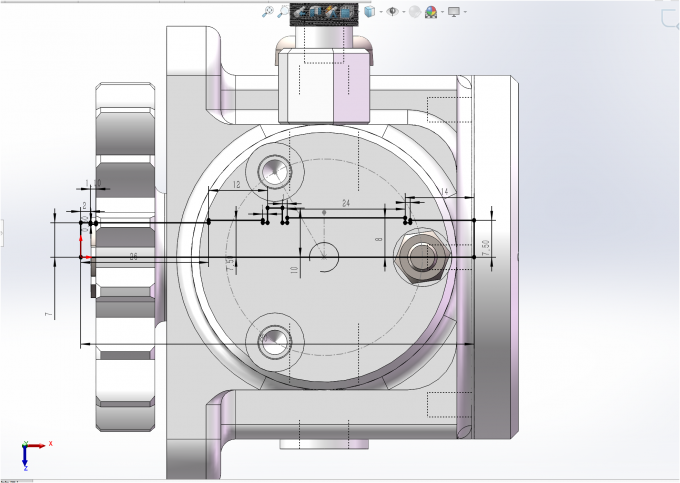

2、绘图逻辑不同。AutoCAD和SolidWorks分别侧重于二维和三维功能，因此它们的绘图逻辑也不同。对于AutoCAD来说，线条的长度、方向都是绘制时就要确定好，当线条落定之后，它的方向和长度就不能改变了。如果要改变线条方向和长度，只能删掉线条重新绘制。而SolidWorks则会灵活一些，很多时候，在绘制图形时只要求有大致形状，具体的尺寸可以之后修改。最直观的例子就是AutoCAD的尺寸标注只能给图形标上尺寸，不能改变图形尺寸。而SolidWorks的尺寸标注会使线条长度随着标注的数值变化。

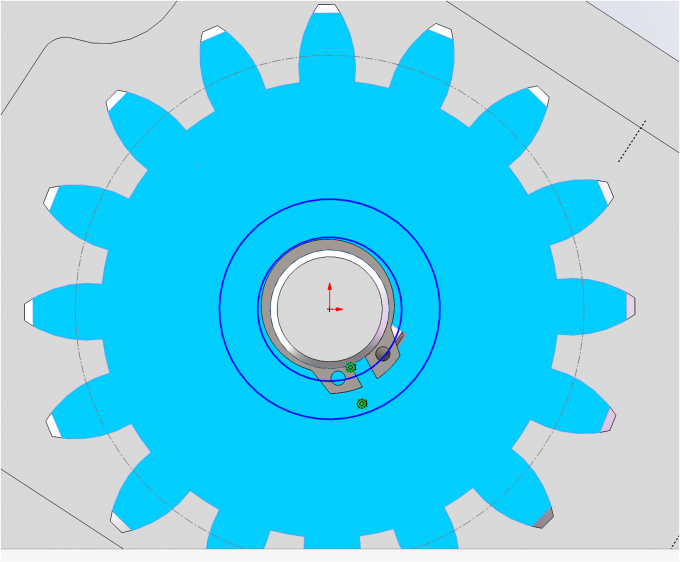

3、关联性不同。在AutoCAD，每一个线条、每一个视图都是相对独立的。删除一个线条，不会影响其他线条。而在SolidWorks当中是很强调关联性的，每一个零件都有与之关联的草图，每一个工程图都有与之关联的零件。如果草图发生变化，和它关联的零件就会发生变化。同时，进一步导致和零件关联的工程图发生变化。线条之间关联性也很强，绘制草图时更改了一个线条，其他线条也因为有相关联的几何尺寸关系而产生变形。

二、会SolidWorks还需要CAD吗

这个问题的答案是肯定的。尽管SolidWorks功能很强大，但也无法取代AutoCAD。前面我们说到，虽然SolidWorks具有更智能、关联性强的优点，但同时也在二维制图方面存在缺陷，我们仍需要AutoCAD来作为精确的二维制图软件。

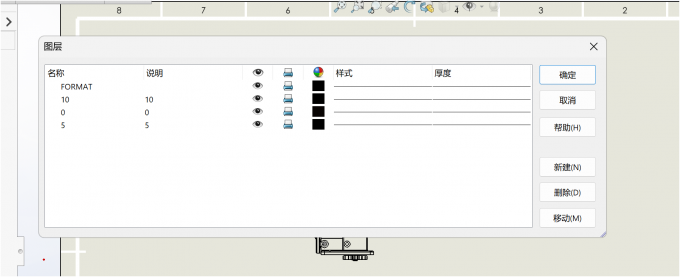

利用SolidWorks制图，我们常常是利用的【从零件/装配体到工程图】这一功能。但是这样导出的工程图精度是不够的，可能会出现某些线条遗漏的情况，需要我们进一步进行修改。并且AutoCAD的二维功能比SolidWorks要强大，更方便我们绘制二维图纸。比如说AutoCAD的的图层功能非常强大，我们可以通过设置不同图层，来设置不同的线条粗细、样式、颜色等，只要改变图层就能改变线条格式。然而SolidWorks的图层功能则无法使线条随着图层改变，只能逐一修改，非常麻烦。因此AutoCAD仍是不可替代的，即使学会SolidWorks，也需要AutoCAD。

以上就是SolidWorks和CAD区别，会SolidWorks还需要CAD吗的相关内容。SolidWorks和CAD区别核心在于分别侧重于三维和二维，表现在绘图逻辑、功能、关联性等方面。SolidWorks无法替代CAD，即使学会SolidWorks，我们仍需要CAD实现精确的二维功能。
