爆炸视图是指将装配体的零件按照顺序拆开来形成的视图，是SolidWorks中比较高级的一个功能。通过创建爆炸视图，我们可以更形象地了解装配体的结构，在制作一些讲解视频的时候常常会用到这个功能。下面为大家介绍SolidWorks爆炸视图怎么创建，SolidWorks爆炸图零部件移动路径的相关内容。

一、SolidWorks爆炸视图怎么创建

在SolidWorks中，爆炸图的创建方式一般有两种，一种是利用系统的自动生成，另一种是自己手动对零件进行爆炸。下面为大家介绍具体的操作步骤。

1、打开爆炸图功能。不管是自动生成爆炸图，还是手动对装配体进行爆炸，第一步都是先打开爆炸图功能。打开装配体，找到最上方的【装配体】-【爆炸视图】，将爆炸视图功能打开。

2、自动生成。

（1）选中装配体的全部零件。在绘图界面拉出来一个框，把装配体全部框进去，这样就能将全部的零件选中了。在左侧的设置栏里面我们可以看到选中了哪些，每一个零件都有序号。我们可以看看最后一个零件的序号跟总的零件数量能不能对上，如果对不上的话就是有零件漏选了。

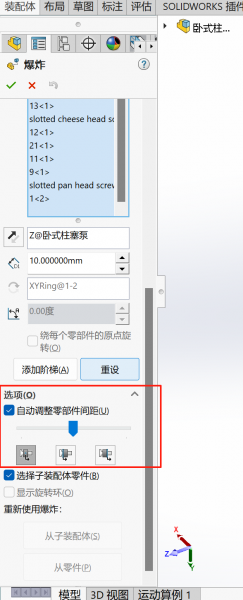

（2）勾选自动调整零部件间距。拖动左侧设置栏的滚动条，下面【选项】有一个【自动调整零部件间距】，勾选该选项。然后下方是一个间距条，可以拖动来调整零件之间的距离。

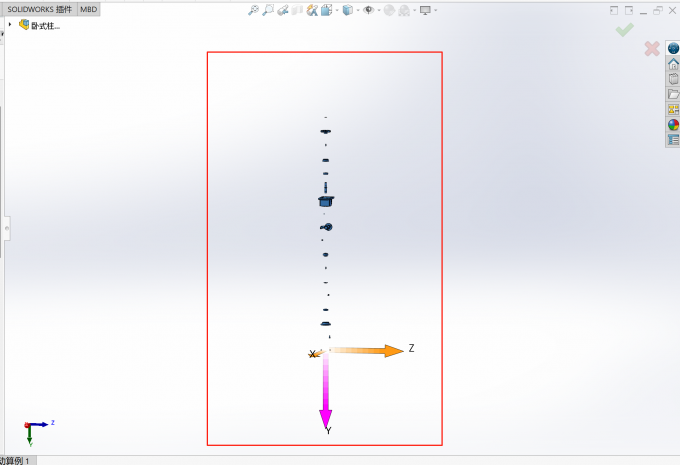

（3）生成爆炸图。由于我们上一步选择了自动调整零部件间距，因此系统会自动帮我们将每个零件的间距设置好，我们只需要按某个轴拖动零件就可以生成爆炸图了。装配体处有x、y、z三个轴，根据需要拖动即可，下图是沿着y轴拖动的效果。

3、手动生成。手动生成爆炸图就是参数都需要自己设置，也不能一键将所有零件进行爆炸，只能单个或某一部分的几个进行爆炸。

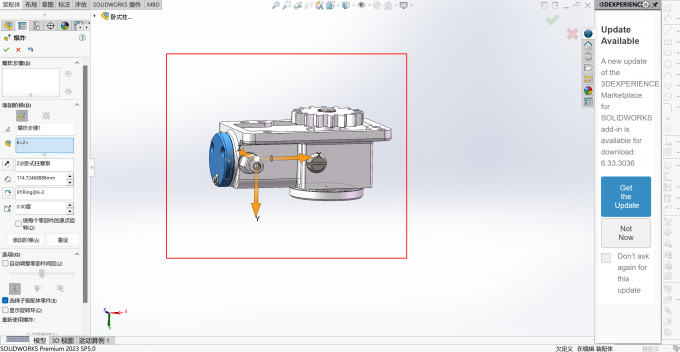

（1）选择爆炸方式及零件。在【添加阶梯】选项下方可以选择爆炸的方式。第一个图标对应的是第一种方式，是零件平移展开的方式，是最常用的方式。第二个图标对应的是向四周展开的方式，这种方式在回转体的时候比较常用。比如在圆柱体上有一圈均匀分布的零件，要把它们展开，通常就会使用第二种方式。然后在下图三个红框位置选中需要进行爆炸的相应零件。

（2）拖动零件。将需要进行爆炸的零件按照指定的方向拖动。零件被选中后会出现x、y、z三个轴噢，我们可以拖过往前和往回拖坐标轴来控制零件的移动距离。

二、SolidWorks爆炸图零部件移动路径

SolidWorks爆炸图零部件的移动路径也就是爆炸线，它可以显示零件是怎么展开的。添加上爆炸线能够帮助我们更好地理解装配体是怎么组合在一起的，对于装配体的组装有很大的帮助。下面为大家介绍一下如何添加爆炸线的具体操作。

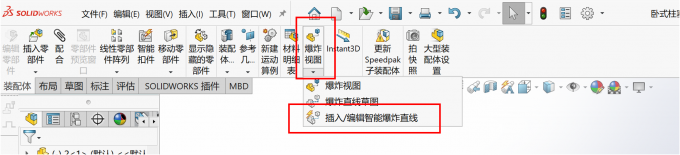

1、打开爆炸直线功能。在最上方找到【爆炸视图】，点击倒三角的符号，展开选项。找到【插入/编辑智能爆炸直线】选项，左键选中，将爆炸直线功能打开。

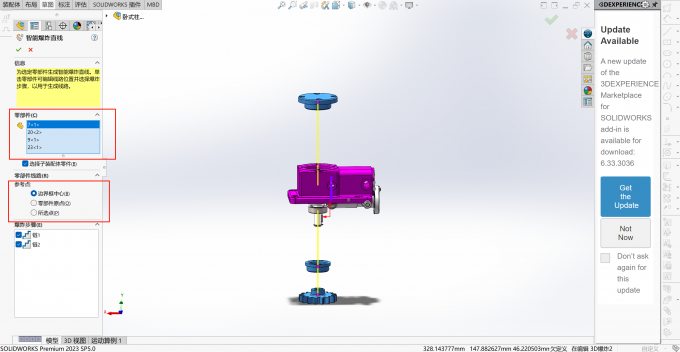

2、编辑参数。进入编辑界面后，系统默认的是将进行了爆炸的零件的爆炸直线全部显示，并且默认参考点是边界框的中心。我们可以根据需要删除一些不需要添加爆炸线的零件，或者根据需要修改参考点。参考点也就是坐标原点，可以设置的选项有【边界框中心】、【零部件原点】和【所选点】，根据需要选择。

以上就是SolidWorks爆炸视图怎么创建，SolidWorks爆炸图零部件移动路径的相关内容。爆炸图的创建方式有自动生成和手动生成两种，展开方式也有平移展开和向四周展开这两种方式。SolidWorks爆炸图零部件移动路径也就是爆炸线，通过【插入/编辑智能爆炸直线】能够添加零件的爆炸线来显示移动路径。
