电脑型号：联想XiaoXinPro 14 ARH5R

系统：windows 11 家庭中文版

软件版本：SolidWorks 2023

在SolidWorks中，制作规范的工程图模板可以大幅减少重复设置的时间，提高我们的绘图效率。那么应该怎么将制作好的工程图保存到SolidWorks的默认模板中方便我们随时使用呢？工程图模板的格式不唯一，具体有哪些保存格式，应该怎么选择呢？下面为大家介绍SolidWorks工程图模板保存路径，SolidWorks工程图模板保存格式的相关内容。

一、SolidWorks工程图模板保存路径

有时候我们将工程图模板制作并保存之后，仍然无法使用，这是因为我们没有把模板文件保存到SolidWorks系统的默认模板文件夹里，导致我们无法将它应用到工程图中。我们应该将文件首先存到临时位置，然后再剪切到默认模板中。下面介绍具体操作步骤。

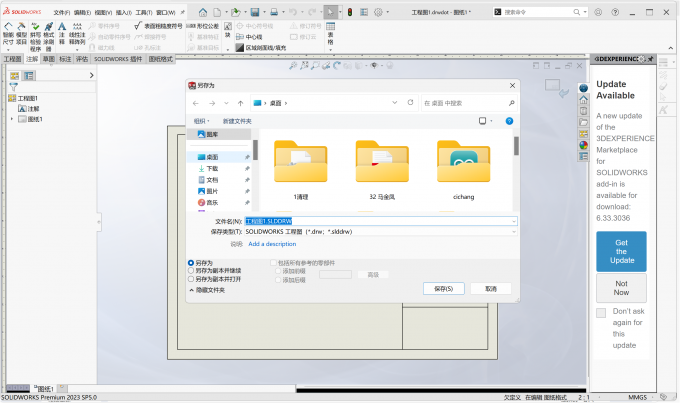

1、将模板保存到一个临时位置。绘制完模板之后，点击【文件】-【另存为】，将模板文件保存到一个临时的位置，一般情况下会选择保存到桌面，比较方便找到文件。

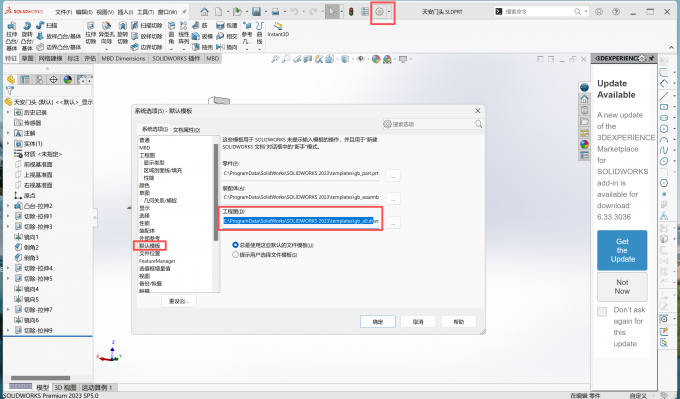

2、将工程图模板保存到系统模板里。首先在最上方工具栏找到齿轮型图标的【设置】，选择【默认模板】。系统就会显示零件、装配体和工程图的默认模板的位置，可通过修改模板文件的位置来更换默认模板。但是通常我们是不会对模板文件进行修改的，因为默认模板文件夹中存放多个模板文件，比如纸张大小等预设，如果修改了会很麻烦。所以我们找到工程图，将它的默认模板的路径进行复制。

然后粘贴该路径，搜索并找到模板文件，再将之前保存好的工程图模板复制或者剪切到默认模板文件中去，这样我们就可以选择并使用这个模板了。

二、SolidWorks工程图模板保存格式

工程图模板的保存格式主要有图纸格式和模板格式，这两种格式的用途不同，并且都是SolidWorks常用格式。下面为大家具体讲解一下这两种格式。

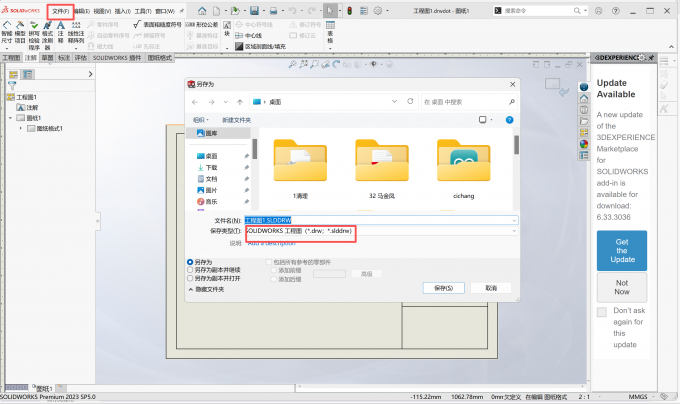

1、图纸格式。工程图模板的图纸格式，也就是*.slddrt格式，我们一般把它简称为drt格式。点击【文件-另存为】，选择文件要保存到的位置以及格式。在保存的时候系统默认的就是工程图格式(*.drw)、工程图图纸格式(*.slddrt)。

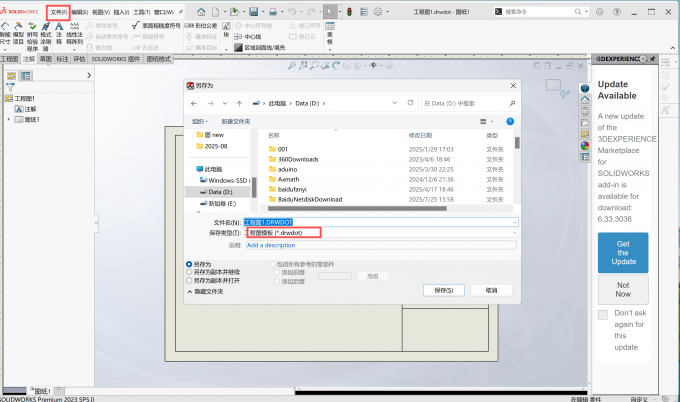

2、模板格式。模板格式的文件是用于新建工程图的时候选择模板使用的，不能用在已经完成的工程图的模板更换。在保存类型中选择*.drwdot格式，我们一般叫它dot格式。在上文中说到的默认模板里面所放置的就必须是模板文件了，这样在创建工程图时才能选择该模板。

3、图纸格式与模板格式的区别。我们已经知道工程图模板文件主要有图纸格式和模板格式两种，那么二者有什么区别呢？首先来说模板格式，在新建工程图时系统弹出的可以选择的文件就是模板格式的文件，这是我们比较熟悉的场景。而在更换已经制作好的工程图的模板时，我们用到的是工程图模板的图纸格式，而不是模板格式。对于新手来说可能没遇见过这种情况，下面举例说明。

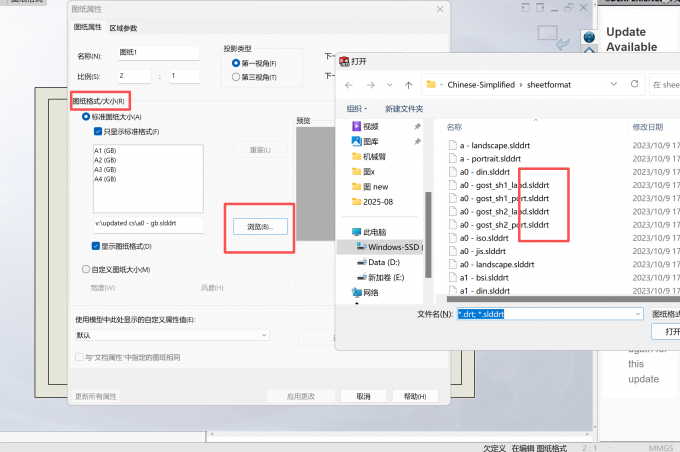

假如我现在有一张用模板一绘制好的工程图，但是现在模板一升级出来了一个模板二，这张工程图必须得按模板二来绘制了。但是我已经画好了，不想重新绘制前视图、轴测图等等，选择直接换模板就可以了。如上图5所示，我们在更换工程图模板时，系统弹出的文件后缀都是.slddrt，也就是说只有图纸格式的文件能用于更换。所以如果是用于更换模板的话，我们一定要将工程图模板保存为图纸格式才行。

以上就是SolidWorks工程图模板保存路径，SolidWorks工程图模板保存格式的相关内容。将SolidWorks工程图模板保存到SolidWorks系统的默认模板里，该工程图模板才能在创建工程图时进行选择。而图纸格式的文件保存位置则没有固定的要求。模板格式与图纸格式的用途并不相同，模板文件在创建工程图，选择模板时使用；图纸格式在更换已经完成的工程图的模板时使用。
